Портативная акустическая камера
Находите источники звука механических неисправностей
во время обхода работающего оборудования.
Камера показывает расположение источника звука на изображении оборудования. Режим «Механика» помогает оценить характер звука по акустическому эксцессу и акустическому всплеску.
Задачи акустической диагностики
Подшипники
Локализуйте звук работающего подшипника
и оценивайте признаки износа или нарушений
смазки по акустическому сигналу.
Электродвигатели
Определяйте расположение источника звука
в работающем электродвигателе без остановки
оборудования.
Вращающиеся узлы
Находите источник звука в приводах, муфтах и других механизмах. Оценивайте характер сигнала по акустическому эксцессу и всплеску.
Исследование шума
Визуализация УЗД в выбранном диапазоне частот. Поиск источников, исследование помещений и транспорта, акустические испытания.
Режим «Механика»
Локализация источника и оценка характера звука по двум акустическим параметрам.
Акустический эксцесс (АЭ)

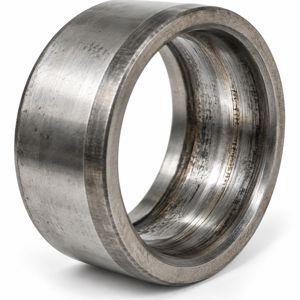

Характеризует выраженность пиков в акустическом сигнале. Рост показателя может указывать на недостаток смазки или повышенный износ.
Акустический всплеск (АВ)

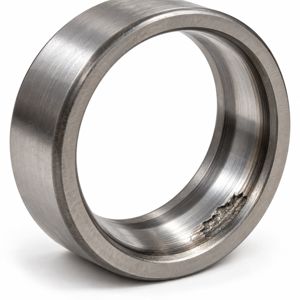

Характеризует импульсные выбросы в огибающей акустического сигнала. Рост показателя может указывать на загрязнение смазки или повреждение элементов.
Цветовая индикация помогает отслеживать рост показателей. Чувствительность настраивается отдельно для каждого параметра.
Услышьте разницу
Сравните обычный микрофон и камеру NAC-PA:
послушайте общий фон, затем выделите звук отдельного источника.
От обследования - к отчёту
Найдите источник и сохраните результаты обследования.
-
Найдите источник

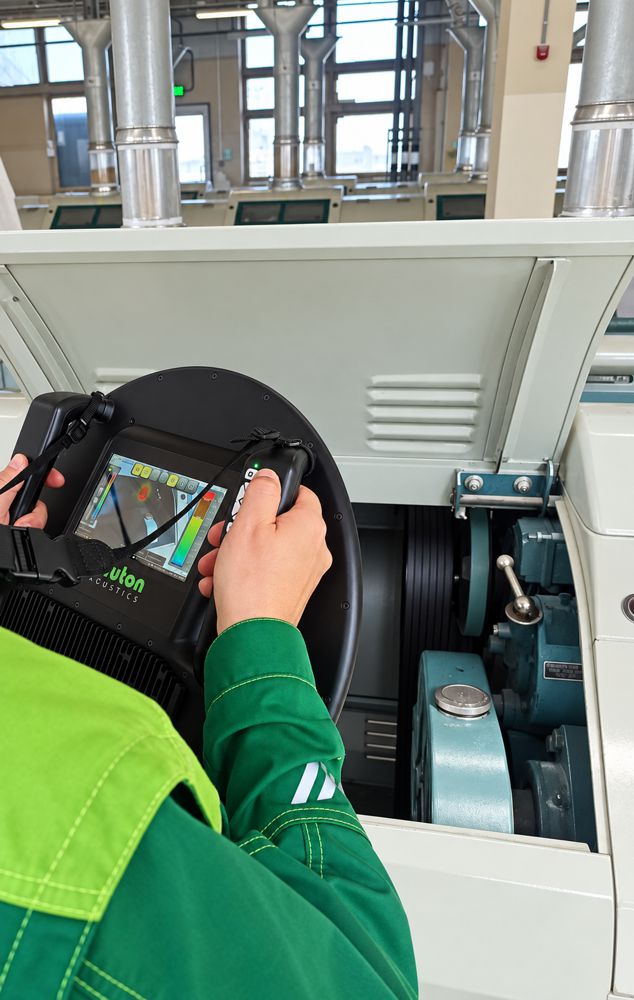

Направьте камеру на оборудование - акустическая карта покажет расположение источника звука.
-
Сохраните результат
Зафиксируйте изображение и результаты измерений для дальнейшего анализа.
-
Подготовьте отчёт
Сформируйте отчёт по сохранённым данным в ПО Aura SVS и передайте результаты службе эксплуатации.
Выберите исполнение под вашу задачу
Базовое, с тепловизором или взрывозащищённое — с учётом задач диагностики и условий эксплуатации.
NAC-PA
Портативная акустическая камера для диагностики механического оборудования на участках, где не требуется взрывозащищённое исполнение.
Локализация звука механических дефектов и оценка акустического сигнала в режиме «Механика».
NAC-PA
Портативная акустическая камера с тепловизором для акустического обследования и контроля температуры работающего оборудования.
Все возможности режима «Механика» с дополнительной визуализацией распределения температуры.
NACEx-PA
Портативная акустическая камера для диагностики механического оборудования во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.
Все возможности режима «Механика» с сертификацией для применения в условиях, требующих взрывозащиты.
Технические характеристики
| Наименование | Значение |
|---|---|
| Вид дефектоскопии | Акустический |
| Метод дефектоскопии | Регистрация акустических сигналов, проходящих через материал или конструкцию |
| Количество микрофонов | 112 MEMS цифровых микрофонов |
| Апертура микрофонного массива | 425 мм |
| Частота кадров акустического изображения | до 30 кадров в сек. |
| Количество каналов записи | 112 |
| Интегральный уровень звуковых сигналов (динамический диапазон) | от 10 до 150 дБ |
| Диапазон частот | от 50 до 20000 Гц |
| Рабочий диапазон частот | от 1000 до 12000 Гц |
| Угол оптического зрения | 70° |
| Угол акустического зрения | 180° |
| Дистанция обнаружения | 0,3 – 50 м |
| Режим работы | Режим «Механика» (отображение значения акустического эксцесса и акустического всплеска в реальном времени) Режим пользовательский (пользовательская настройка под определенные нужды) |
| Размеры дисплея | 7 дюймов |
| Разрешение дисплея | 1024 × 600 |
| Тип дисплея | Емкостной сенсорный экран |
| Разрешение камеры | 1920 × 1080 (Full HD) |
| Зум | 6-кратный цифровой зум |
| Объем памяти | 1 Тб |
| Максимальное время записи | 20 часов |
| Количество сохраняемых снимков, не менее | 20000 |
| Формат снимков | JPG |
| Формат записи | Файл-контейнер NACF |
| Беспроводной интерфейс | Wi-Fi, Bluetooth |
| Сетевой интерфейс | Ethernet |
| Интерфейс для подключения к ПК | USB Type-C |
| Интерфейс для подключения внешних носителей | USB Type-A |
| Интерфейс для зарядки устройства | Разъем DC питания |
| Время работы в режиме визуализации акустического поля в реальном времени | 5 часов |
| Соединение для штатива | Резьба 1/4"(M) |
| Степень защиты (код IP) | IP54 |
| Маркировка взрывозащиты (для NACEx-PA) | 1Ex ib mb IIС T4 Gb Х, Ex ib mb tc IIIB T135° Dc X |
| Рабочий диапазон температур | от -20 до +40 ºC |
| Предельный диапазон температур | от -40 до +60 ºC |
| Габаритные размеры | 466×462×80 |
| Масса изделия, не более: - NAC-PA - NACEx-PA | 3,5 кг 3,9 кг |
