Стационарная акустическая камера
Контролируйте состояние работающего оборудования непрерывно.
Камера локализует источники звука и передаёт данные в систему Aura AcoMS. Наблюдайте за выбранными точками, отслеживайте изменения акустических показателей, а в исполнении с тепловизором — ещё и температуры.
Задачи непрерывного мониторинга
Источники звука
Локализуйте источники звука механических неисправностей без остановки оборудования.
Точки контроля
Выберите несколько участков оборудования и отслеживайте акустические показатели в каждой точке.
Динамика изменений
Отслеживайте изменение уровня звука, акустического эксцесса и всплеска по трендам в Aura AcoMS.
Тепловой контроль
Наблюдайте за температурой выбранных участков оборудования вместе с акустическими показателями.
Услышьте разницу
Сравните обычный микрофон и камеру NAC-SA:
послушайте общий фон, затем выделите звук отдельного источника.

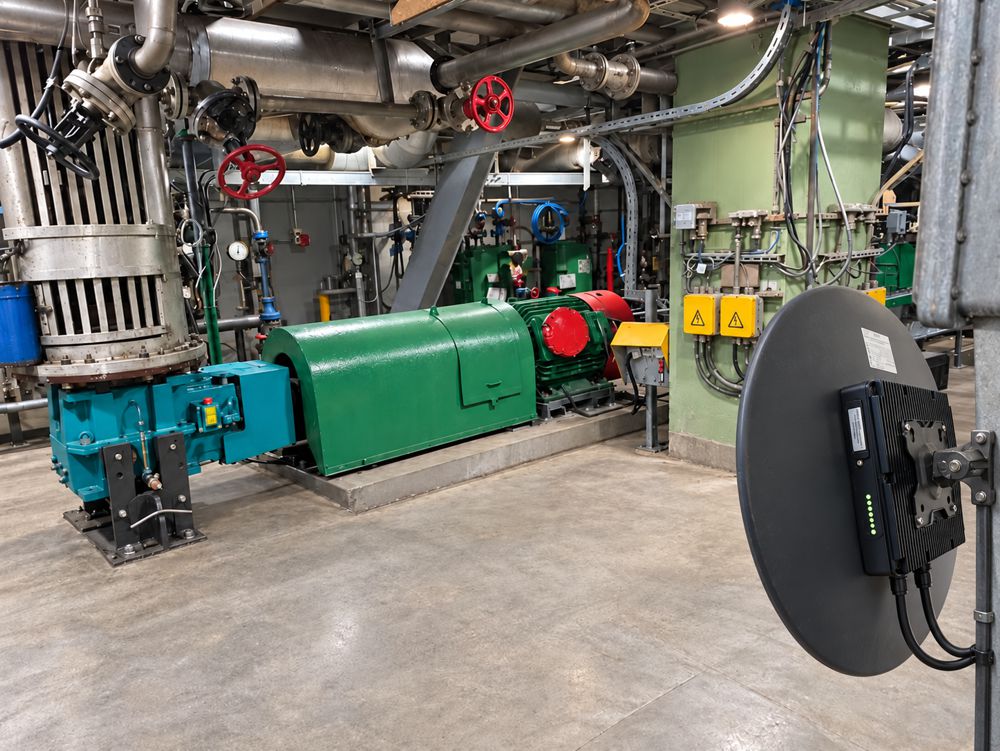

Непрерывный мониторинг
Наблюдайте за выбранными участками оборудования и отслеживайте изменения акустических показателей и температуры.*
-
Выберите точки контроля
Укажите участки оборудования для постоянного наблюдения.
-
Отслеживайте показатели
Контролируйте уровень звука, акустический эксцесс и всплеск в каждой точке.
-
Оценивайте изменения
Просматривайте тренды в Aura AcoMS и передавайте результаты службе эксплуатации.
*Контроль температуры — в исполнении с тепловизором.
Два исполнения - под ваши условия
Акустический мониторинг или акустический и тепловой контроль в одном устройстве. Оба исполнения — взрывозащищённые.
NACEx-SA
Стационарная акустическая камера с тепловизором для непрерывного мониторинга оборудования.

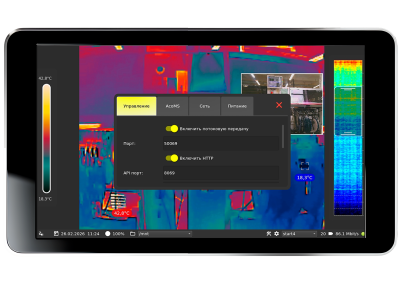

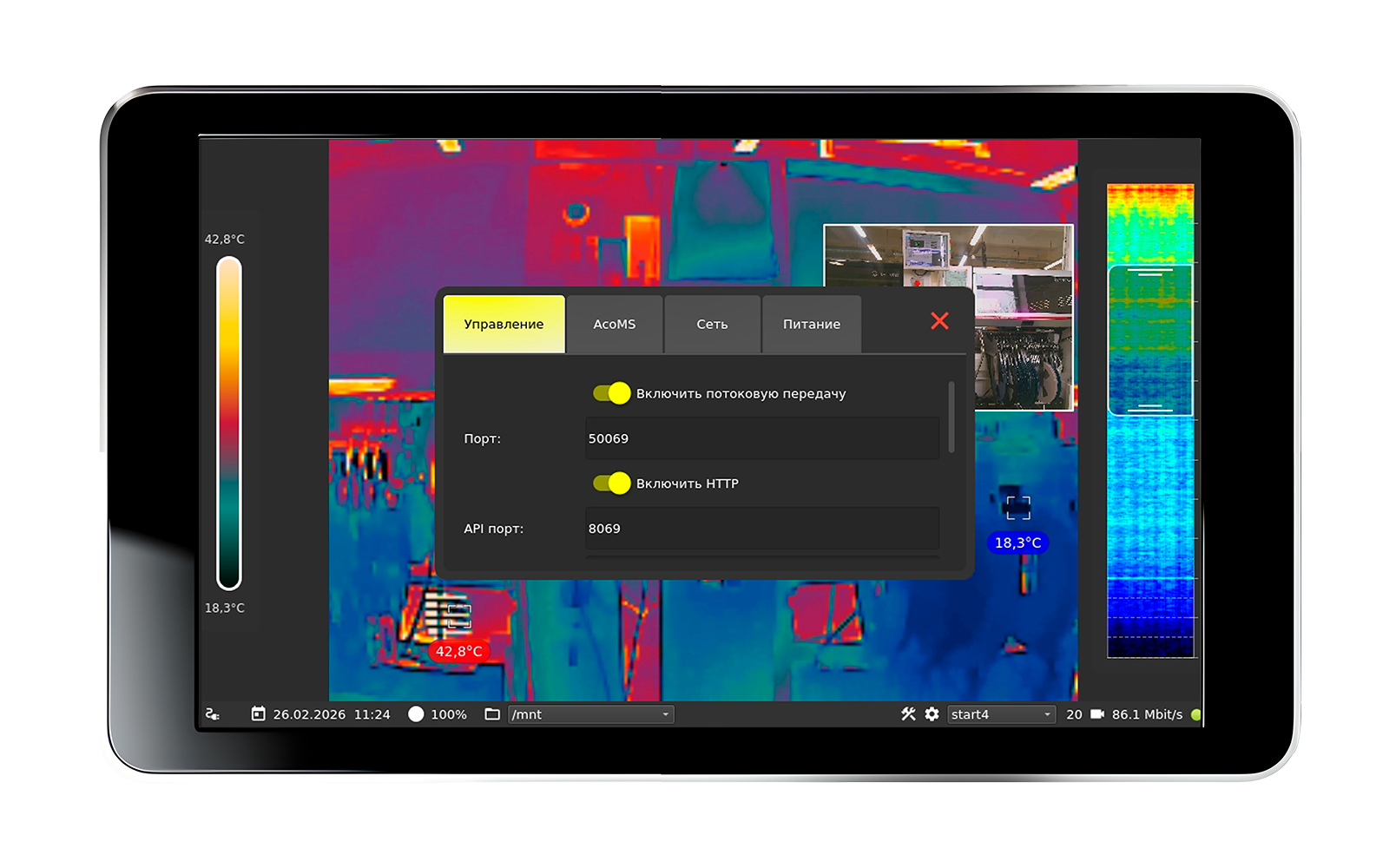

Отслеживайте акустические показатели и температуру выбранных участков в системе Aura AcoMS.
NACEx-SA
Стационарная акустическая камера без тепловизора для непрерывного мониторинга оборудования.
Отслеживайте уровень звука, акустический эксцесс и всплеск в системе Aura AcoMS.
Технические характеристики
| Наименование | Значение |
|---|---|
| Количество микрофонов | 112 MEMS цифровых микрофонов |
| Апертура микрофонного массива | 425 мм |
| Частота кадров акустического изображения | до 30 кадров в сек. |
| Количество каналов записи | 112 |
| Интегральный уровень звуковых сигналов (динамический диапазон) | от 10 до 150 дБ |
| Рабочий диапазон частот | от 50 до 20000 Гц |
| Угол акустического зрения | 70° |
| Дистанция обнаружения | 0,3 – 50 м |
| Подключение к сети Ethernet | Два канала Ethernet с резервированием в том числе по PoE |
| Сетевой интерфейс | IEEE 802.3ab 1000Base-T RJ45, Active-backup |
| Поддержка PoE | IEEE 802.3at (Тип 2) PoE+ |
| Напряжение питания PoE | от 42 до 57 VDC |
| Потребляемая мощность | до 25,5 Вт |
| Разрешение камеры | 1920 × 1080 (Full HD) |
| Разрешение тепловизионного модуля* | 256×192 |
| Диапазон измерения температуры тепловизионного модуля* | -20ºC +550ºC |
| Точность измерения температуры* | ±2℃/±2% (в зависимости от того, что больше) |
| Передача данных в систему акустического мониторинга Aura AcoMS | Уровень звукового давления в каждой точке, Акустический эксцесс в каждой точке, Акустический всплеск в каждой точке, Температура в каждой точке* |
| Степень защиты (код IP) | IP64 |
| Маркировка взрывозащиты | 1Ex eb ib mb IIС T4 Gb Х, Ex ib mb tb IIIC T135° Db Х |
| Рабочий диапазон температур | от -20 до +45 ºC |
| Предельный диапазон температур | от -40 до +60 ºC |
| Габаритные размеры | ⌀462 х 70 мм |
| Масса изделия, не более | 3,6 кг |
| * для исполнения с тепловизионным модулем |
