Портативная ультразвуковая камера
Находите утечки газов, нарушения герметичности вакуумных систем и частичные электрические разряды.
Камера показывает расположение источника на изображении оборудования и помогает сохранить результаты обследования.
Задачи акустической диагностики
Утечки газов
Поиск мест утечек в трубопроводах, соединениях и оборудовании под давлением.
Утечки вакуума
Локализация мест подсоса воздуха в вакуумных трубопроводах и соединениях.
Частичные разряды
Обнаружение и оценка опасности разрядов в электрооборудовании.
Исследование шума
Частотная визуализация УЗД: поиск источников шума и акустический контроль объектов.
Услышьте разницу
Сравните обычный микрофон и камеру NAC-PU:
послушайте общий фон, затем выделите звук отдельного источника.
От обследования - к отчёту
Найдите источник и сохраните результаты обследования.
-
Найдите источник

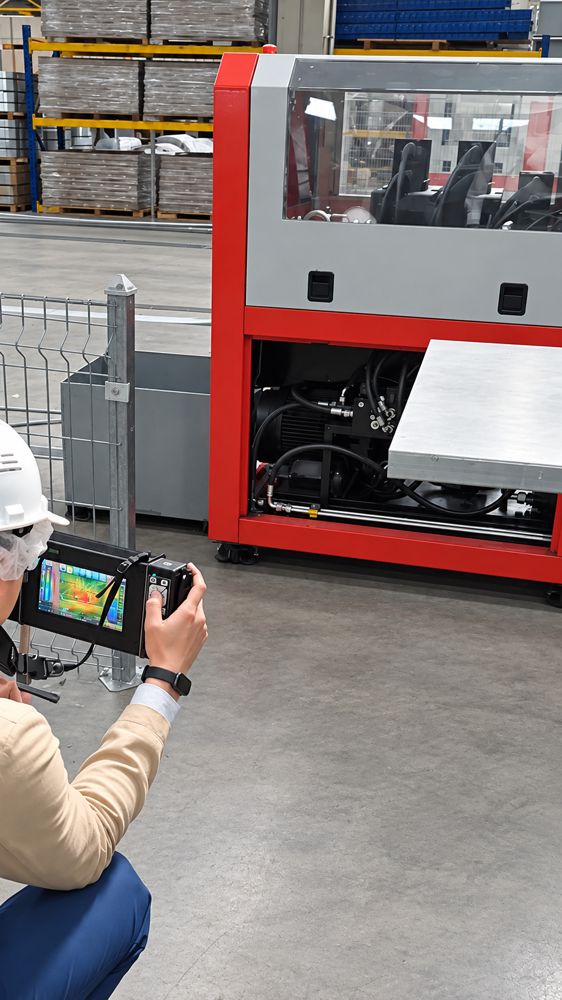

Направьте камеру на оборудование - акустическая карта покажет расположение источника звука.
-
Сохраните результат
Зафиксируйте изображение и результаты измерений для дальнейшего анализа.
-
Подготовьте отчёт
Сформируйте отчёт по сохранённым данным в ПО Aura SVS и передайте результаты службе эксплуатации.
Два исполнения - под ваши условия
Выберите исполнение камеры с учётом требований к оборудованию на вашем предприятии.
NAC-PU
Портативная ультразвуковая камера для обследования оборудования на участках, где не требуется взрывозащищённое исполнение.
Поиск утечек газов и вакуума, обнаружение частичных электрических разрядов.
NACEx-PU
Портативная ультразвуковая камера для обследований во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.
Исполнение NACEx-PU соответствует более строгим требованиям к сертификации и условиям эксплуатации.
Технические характеристики
| Наименование | Значение |
|---|---|
| Количество микрофонов | 112 MEMS цифровых микрофонов |
| Апертура микрофонного массива | 141 мм |
| Частота кадров акустического изображения | до 30 кадров в сек. |
| Количество каналов записи | 112 |
| Интегральный уровень звуковых сигналов (динамический диапазон) | от 10 до 150 дБ |
| Диапазон частот | от 50 до 48000 Гц |
| Рабочий диапазон частот | от 7000 до 40000 Гц |
| Угол оптического зрения | 70° |
| Угол акустического зрения | 180° |
| Дистанция обнаружения | 0,3 – 150 м |
| Режим работы | Режим «Утечка» (отображение интенсивности утечки в реальном времени) Режим «Разряд» (определение типа частичного разряда и его опасности в реальном времени) Режим пользовательский (пользовательская настройка под определенные нужды) |
| Размеры дисплея | 7 дюймов |
| Разрешение дисплея | 1024 × 600 |
| Тип дисплея | Емкостной сенсорный экран |
| Разрешение камеры | 1920 × 1080 (Full HD) |
| Зум | 6-кратный цифровой зум |
| Объем памяти | 1 Тб |
| Максимальное время записи | 10 часов |
| Количество сохраняемых снимков, не менее | 20000 |
| Формат снимков | JPG |
| Формат записи | Файл-контейнер NACF |
| Беспроводной интерфейс | Wi-Fi, Bluetooth |
| Сетевой интерфейс | Ethernet |
| Интерфейс для подключения к ПК | USB Type-C |
| Интерфейс для подключения внешних носителей | USB Type-A |
| Интерфейс для зарядки устройства | Разъем DC питания |
| Время работы в режиме визуализации акустического поля в реальном времени | 5 часов |
| Соединение для штатива | Резьба 1/4"(M) |
| Степень защиты (код IP) | IP54 |
| Маркировка взрывозащиты (для NACEx-PU) | 1Ex eb ib mb IIС T4 Gb Х, Ex tb ib mb IIIC T135° Db |
| Рабочий диапазон температур | от -20 до +40 ºC |
| Предельный диапазон температур | от -40 до +60 ºC |
| Габаритные размеры | 322×161×58 |
| Масса изделия, не более: - NAC-PU - NACEx-PU | 2,5 кг 2,9 кг |
