Химическая промышленностьНепрерывный мониторинг

Предотвращение разрушения футеровки мельниц обогащения

Непрерывный акустический мониторинг мельницы: выявление зон неравномерных ударов руды о футеровку для своевременной корректировки режима работы.

От 72 часовориентировочная продолжительность простоя при разрушении футеровки

До 12,5 млн ₽ в часвозможные потери от простоя одной мельницы

2,5–3,5 млн ₽ориентировочная стоимость ремонта футеровки, включая запчасти и работы

Ориентировочные оценки из материалов кейса, составленные на основе открытых данных. Не являются показателями потерь или экономии на объекте заказчика. Реальные затраты зависят от оборудования и масштаба повреждений.

О проекте

Клиент: Горно-химический комбинат
Отрасль: Химическая промышленность
Объект: Футеровка мельницы обогащения
Формат: Непрерывный стационарный мониторинг
Оборудование: Стационарные акустические камеры NACEx-SA
Программное обеспечение: Aura AcoMS

Задача: выявлять опасные режимы работы мельницы

Футеровка защищает корпус мельницы от интенсивного износа и постоянно подвергается механическим нагрузкам. Со временем в её металле накапливаются повреждения, которые могут приводить к образованию трещин и разрушению.

Недогрузка или перегрузка мельницы, неправильная скорость вращения и заклинивание мелющих тел в пазах футеровки ускоряют износ. Повреждение футеровки приводит к длительным остановкам и дорогостоящему ремонту.

Заказчику требовалось получать информацию об изменениях в работе мельницы, чтобы своевременно корректировать режим эксплуатации и предупреждать аварийные ситуации.

Помимо затрат на ремонт и простой, нарушение работы мельницы может снижать эффективность измельчения и последующего обогащения, увеличивать энергопотребление и ускорять износ мелющих тел, подшипников и элементов привода.

Решение: непрерывный акустический мониторинг

На объекте установили систему непрерывного наблюдения со стационарными акустическими камерами NACEx-SA и программным обеспечением акустического мониторинга Aura AcoMS.

Система отображает расположение источников звука на изображении оборудования. В ходе работ удалось выявить зоны неравномерных ударов руды о футеровку — участки, требующие внимания при оценке режима работы мельницы.

Информация поступает в реальном времени и помогает персоналу принимать решения о корректировке нагрузки и режима эксплуатации.

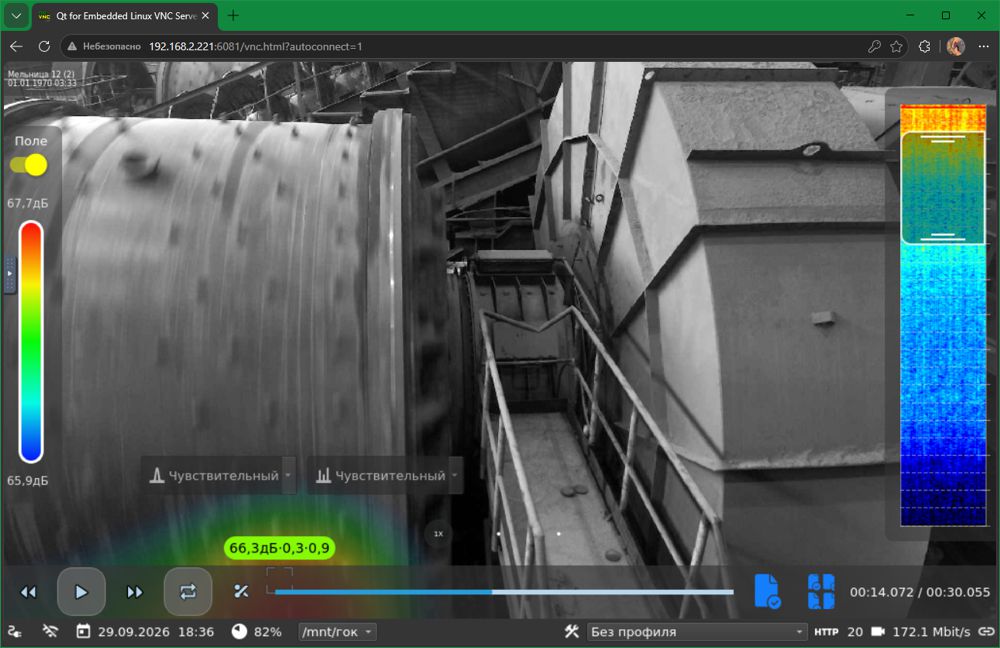

Акустическая карта источников звука на барабане мельницы — Визуализация источников звука на работающей мельнице.

Как внедряли систему

1 · Обследование объекта

Выбор мест установки

Провели предварительное обследование и определили места размещения акустических камер, а также доступные параметры электропитания.

2 · Инфраструктура

Сеть и серверное оборудование

Согласовали трассы передачи данных, возможность подключения к сети предприятия, размещение серверного оборудования и доступ к нему.

3 · Проектирование

Согласование проекта

Подготовили проект размещения компонентов системы непрерывного мониторинга и согласовали его с заказчиком.

4 · Ввод в работу

Монтаж и пусконаладка

После согласования выполнили установку и пусконаладку системы для наблюдения за работающей мельницей.

Результат: локализация неравномерных ударов

В ходе работ система показала способность отображать места неравномерных ударов руды о футеровку при эксплуатации мельницы. Это позволяет выделять зоны, в которых существует риск её повреждения.

Непрерывное наблюдение даёт персоналу информацию для регулирования нагрузки и режима работы мельницы в реальном времени.

Практический результат — возможность видеть распределение источников ударного шума и использовать эти данные при выборе режима эксплуатации мельницы.

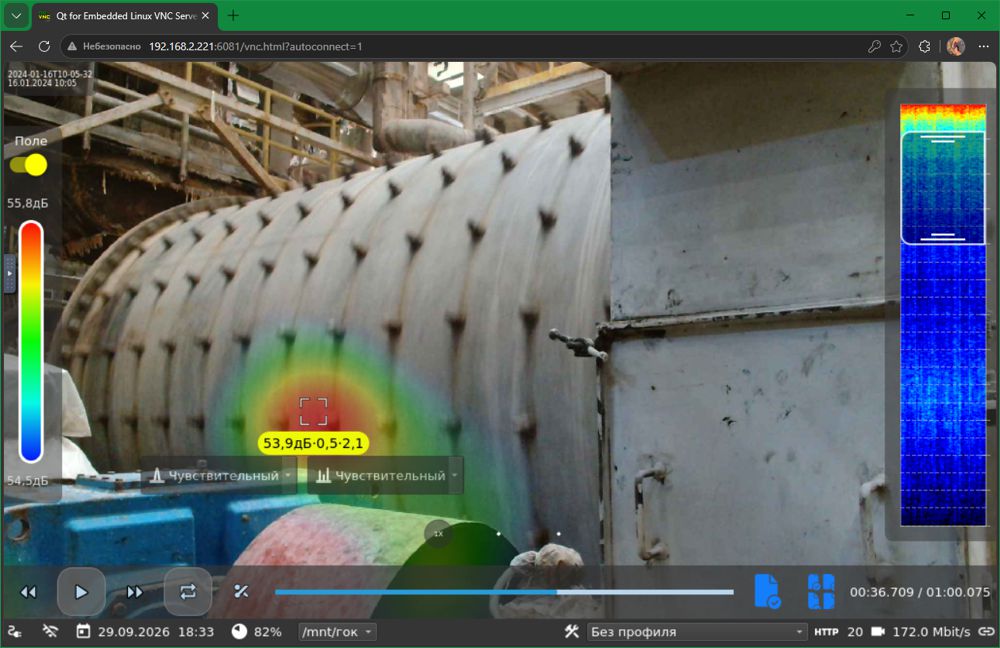

Локализация источника ударного шума на мельнице с помощью акустической камеры — Пример локализации источника звука при акустическом наблюдении за мельницей.

Где применимо

Подход может применяться на предприятиях, где используются мельницы и требуется контролировать характер ударных нагрузок на футеровку. Возможность применения и расположение камер определяются при обследовании объекта.

Золотодобыча

Мельницы самоизмельчения и полусамоизмельчения на фабриках обогащения золотосодержащих руд.

Медная промышленность

Мельницы рудоподготовки на медных горно-обогатительных комбинатах.

Обогащение железных руд

Участки измельчения магнетитовых и гематитовых руд перед последующими стадиями обогащения.

Полиметаллические руды

Мельницы, работающие в условиях изменения твёрдости и состава перерабатываемой руды.

Горно-химическое сырьё и удобрения

Участки измельчения апатитов, фосфоритов и другого минерального сырья.

Цемент и стройматериалы

Мельничное оборудование для подготовки сырья и производства строительных материалов.

Огнеупоры и абразивные материалы

Мельницы для переработки твёрдого и абразивного сырья с высокими ударными нагрузками.

Оборудование и ПО

Компоненты системы непрерывного акустического мониторинга, использованные в проекте.

Портативная ультразвуковая камера NAC-PU

NACEx-SA Акустическая камера для непрерывного наблюдения за оборудованием и локализации источников звука. О камере

Aura AcoMS Программное обеспечение акустического мониторинга для отображения и наблюдения за источниками звука в реальном времени. О программном обеспечении
