Поиск утечек токсичных и взрывоопасных газов
Дистанционное обследование химического производства камерой NACEx-PU: локализация утечек, оценка потерь газа и подготовка отчётов в Aura SVS.
Ориентировочные оценки из материалов кейса, составленные на основе открытых данных. Не являются показателями потерь или экономии на объекте заказчика. Реальные затраты зависят от вещества, масштаба утечки и условий производства.
О проекте
- Клиент
- Производство аммиака, карбамида, фосфорных минеральных удобрений и кормовых фосфатов
- Отрасль
- Химическая промышленность
- Объект
- Трубопроводы и технологическое оборудование
- Формат
- Обходы с портативной ультразвуковой камерой
- Оборудование
- NACEx-PU
- Программное обеспечение
- Aura SVS
Задача: найти утечки на расстоянии
На химическом производстве требовалось организовать бесконтактный поиск утечек токсичных и взрывоопасных газов. Значительная часть оборудования находилась на открытом воздухе, что, по условиям проекта, осложняло применение газоанализаторов и тепловизионного контроля.
Необходимо было точно определять место утечки с максимально возможного расстояния. Эта информация требовалась для подготовки ремонта, в том числе для организации доступа и возведения вспомогательных конструкций.
Дополнительная задача — быстро обследовать большое количество разного оборудования минимальным числом приборов.
Утечки опасных газов создают угрозу для персонала и окружающей среды и могут приводить к остановке производства. Точная локализация помогает определить участки, требующие первоочередного внимания.
Решение: портативная ультразвуковая камера
Для обследования использовали камеру NACEx-PU совместно с программным обеспечением Aura SVS для анализа сохранённых данных и автоматизированной подготовки отчётов.
В условиях проекта камера выявляла утечки на расстоянии десятков метров. Визуализация источников ультразвука позволяла находить места утечек на изображении оборудования и обследовать значительную часть производства за короткое время.
Как проходило обследование
Осмотр производственных участков
Оператор обследовал трубопроводы, печи, реакторы, компрессоры и системы очистки с помощью NACEx-PU.
Поиск источников в реальном времени

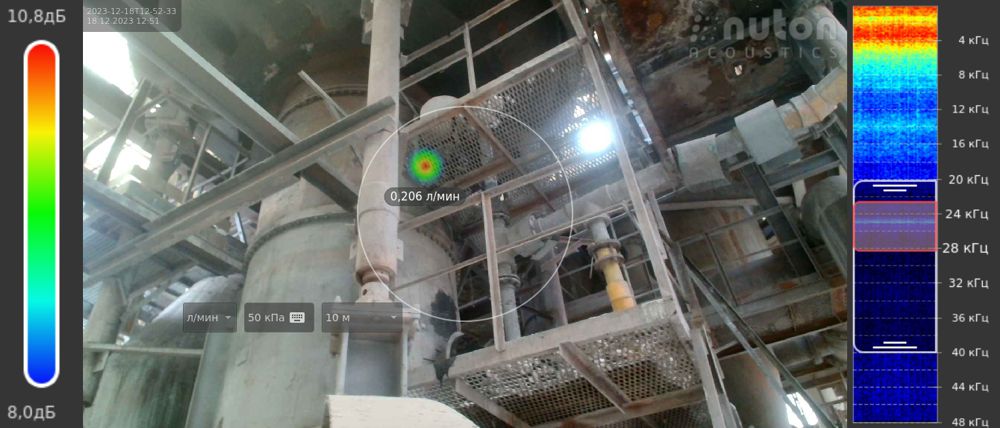

Камера отображала места утечек на изображении оборудования, помогая определить участок для последующего ремонта.
Приоритеты обслуживания
Оператор использовал оценку потерь газа для определения приоритетов обслуживания и добавлял заметки к сохранённым файлам с акустическими данными.
Обработка в Aura SVS
Сохранённые данные и заметки использовались для автоматизированного формирования отчёта по результатам обхода.
Результат: обследование производства за несколько часов

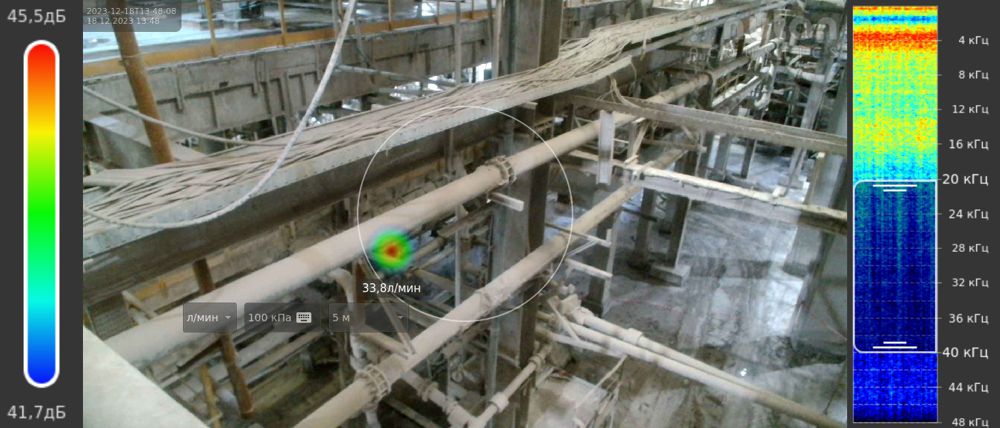

Обход большого объёма производства занял несколько часов. Камера позволила дистанционно локализовать утечки на разном технологическом оборудовании и сохранить результаты для дальнейшей работы.
Локализация источников и оценка потерь газа дали информацию для определения приоритетов обслуживания и подготовки ремонтных работ. Записи с заметками оператора можно использовать для формирования отчёта в Aura SVS.
Где применимо
Поиск источников ультразвука при утечках газа может применяться на различных производственных объектах. Условия обследования и исполнение камеры подбираются под конкретную задачу.
Нефтегаз и нефтехимия
Трубопроводы, уплотнения компрессоров и технологические узлы переработки и транспортировки газов.
Химические заводы
Газовые коммуникации, соединения и оборудование в производственных цепочках с опасными веществами.
Производство удобрений
Технологические участки с аммиаком и другими газообразными веществами.
Металлургия и коксохимия
Газопроводы и оборудование, использующее коксовый и другие технологические газы.
Целлюлозно-бумажная промышленность
Газовые коммуникации и оборудование технологических процессов переработки целлюлозы.
Промышленное охлаждение
Трубопроводы, соединения и оборудование аммиачных холодильных установок.
Логистика и хранение
Газовые коммуникации терминалов, участки перекачки, хранения и погрузочно-разгрузочных операций.
Оборудование и ПО
Портативная камера для обследований и программное обеспечение для работы с сохранёнными результатами.
NACEx-PUПортативная ультразвуковая камера для дистанционного поиска и локализации утечек газов на технологическом оборудовании.О камере
Aura SVSПрограммное обеспечение для анализа сохранённых акустических данных и автоматизированной подготовки отчётов по результатам обследования.О программном обеспеченииНужно найти утечки газа?
