Нефтегазовая промышленностьДиагностика насосов

Определение дефектов в работе насосных станций

Бесконтактное обследование блочной кустовой насосной станции и насосной внешней откачки: локализация источников звука камерой NAC-PA и анализ результатов в Aura SVS.

К чему может привести отказ насоса

2 - 16 млн ₽ Замена отдельного узла: простой 1–2 дня, ремонт 300–500 тыс. ₽, снижение добычи 50–200 т/сут.

12 - 135 млн ₽ Капитальный ремонт: простой 3–7 дней, ремонт 500 тыс. – 2 млн ₽, снижение добычи 100–500 т/сут.

55 млн - 1,1 млрд ₽ Замена агрегата: простой 7–30 дней, ремонт 2–5 млн ₽, снижение добычи 200–1000 т/сут.

Гипотетические сценарии на основе ориентировочных оценок из открытых источников, приведённых в материалах кейса. Размер потерь зависит от условий производства, наличия резервных насосов и длительности простоя.

О проекте

Клиент: Предприятие по добыче нефти и газа
Отрасль: Нефтегазовая промышленность
Объект: Блочная кустовая насосная станция и насосная внешней откачки
Формат: Обходы с портативной акустической камерой
Оборудование: NAC-PA
Программное обеспечение: Aura SVS

Задача: выявить признаки неисправностей насосов

На насосных станциях требовался дополнительный метод бесконтактной диагностики. Применявшиеся вибрационный и тепловизионный методы не полностью решали задачу выявления развивающихся дефектов в условиях объекта.

Насосы работают совместно с электродвигателями, муфтами и подключёнными трубопроводами. Вибрации соседних узлов и резонансы затрудняют выделение сигнала от конкретного источника. Общий тепловой фон машинного зала также осложняет интерпретацию результатов обследования.

Необходимо было находить источники нетипичных звуков на работающем оборудовании, сохранять результаты и использовать их для последующего анализа и планирования обслуживания.

Решение: визуализация звука

Для обследования использовали портативную акустическую камеру NAC-PA совместно с программным обеспечением Aura SVS. Камера помогала локализовать источники звука на изображении оборудования, а ПО — анализировать сохранённые данные и автоматически подготавливать отчёт.

При обходах внимание уделяли свисту, дребезгу, биению и нетипичному гулу. Сопоставление акустической картины с особенностями работы агрегата помогало выделить узлы для дальнейшей проверки.

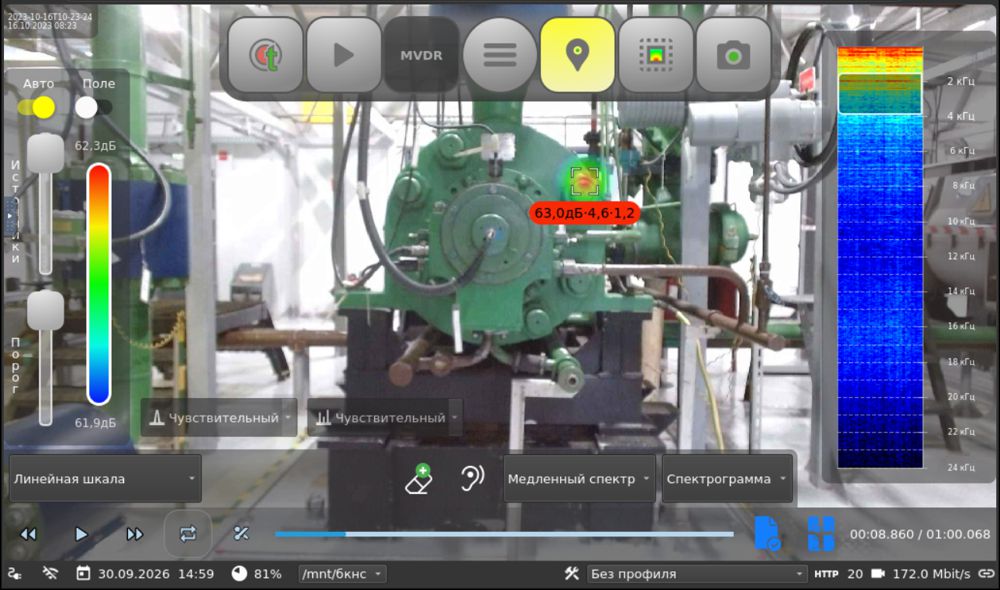

Акустическое обследование насосной станции — Шум с биением в насосе

Как проходило обследование

1 · Обход оборудования

Обследование работающих агрегатов

Оператор обследовал насосное оборудование камерой NAC-PA и наблюдал акустическую карту в реальном времени.

2 · Локализация источников

Поиск участков для проверки

По расположению нетипичных звуков определяли узлы, требующие внимания специалистов.

3 · Сохранение данных

Записи с заметками оператора

Акустические данные сохраняли в файлах-контейнерах и дополняли заметками для последующего анализа.

4 · Анализ и отчёт

Обработка результатов в Aura SVS

Анализ трендов, акустического эксцесса и всплесков использовали для предварительной оценки признаков дефектов и их развития. По сохранённым данным подготавливали отчёт.

Результат: данные для планирования обслуживания

Обследование позволило локализовать источники нетипичных звуков и сохранить акустические записи с заметками оператора. Анализ данных дал основу для предварительной оценки признаков неисправностей и планирования проверок и ремонтных работ.

Знание специалистами особенностей насосного оборудования помогало интерпретировать акустическую картину и определять, какие узлы требуют дополнительного внимания.

В ходе работ также отметили потенциал постоянного контроля с помощью NACEx-SA и Aura AcoMS во взрывоопасных зонах. Это направление дальнейшего применения; в данном обследовании использовались NAC-PA и Aura SVS.

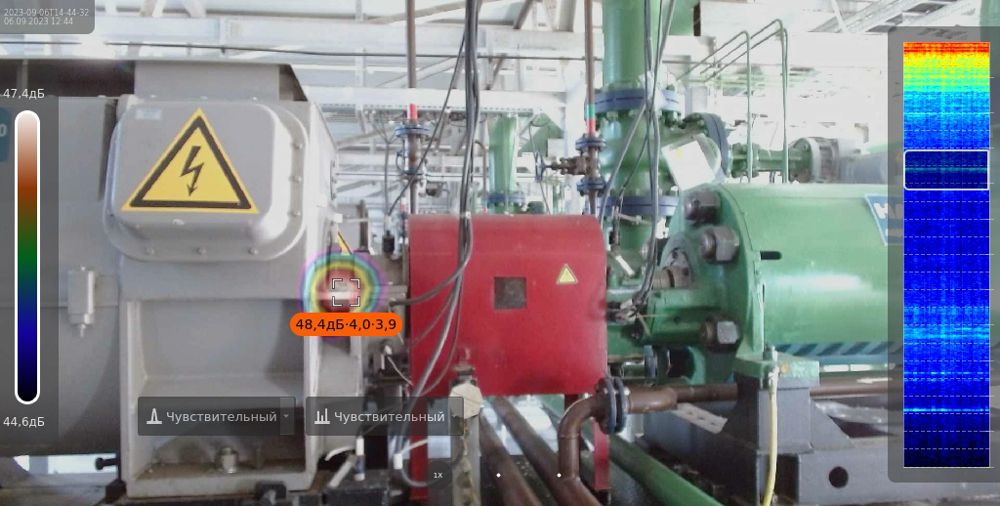

Материалы обследования насосного оборудования — Износ подшипника электровигателя насоса

Где применимо

Аналогичный подход можно использовать для обследования насосного оборудования в других отраслях.

Нефтегазовая промышленность

Насосные станции поддержания пластового давления, сбора и транспортировки нефти.

Водоснабжение и водоотведение

Водозаборные, повысительные и канализационные станции, дренажные системы.

Энергетика и теплоснабжение

Насосы тепловых сетей, котельных и систем охлаждения.

Химия, нефтехимия и фармацевтика

Перекачка технологических жидкостей, дозирование реагентов и циркуляция растворов.

Металлургия и горнодобывающая промышленность

Шахтный водоотлив, перекачка пульпы и оборотное водоснабжение.

Сельское хозяйство и мелиорация

Орошение полей, осушение угодий и насосное оборудование ферм.

Строительство и инфраструктура

Осушение котлованов, повышение давления в водопроводе и противопожарные насосы.

Пищевая промышленность

Перекачка продуктов, дозирование ингредиентов и циркуляция моющих растворов.

Судостроение и водный транспорт

Судовые насосы балластных систем, охлаждения двигателей и перекачки грузов.

Горно-обогатительные и цементные производства

Гидротранспорт сырья, дренаж и подача воды для пылеподавления.

Коммунальные и экологические объекты

Насосы очистных сооружений, перекачки ила и откачки фильтрата полигонов.

Оборудование и ПО

Портативная камера для обследований и программное обеспечение для работы с сохранёнными результатами.

NAC-PAПортативная акустическая камера для локализации источников звука и поиска признаков механических неисправностей оборудования.О камере

Aura SVSПрограммное обеспечение для анализа сохранённых акустических данных и автоматизированной подготовки отчётов по результатам обследования.О программном обеспечении
