Определение присосов воздуха на ТЭЦ

Поиск неплотностей в вакуумной системе работающего оборудования: локализация присосов воздуха камерой NAC-PU и подготовка отчёта в Aura SVS.

К чему приводят присосы воздуха

4,9 - 14,7 млн ₽/годТурбина 60 МВт: при ухудшении вакуума на 1-3 кПа дополнительный расход топлива — 1224-3672 т в год.

7,7 - 23 млн ₽/годТурбина 100 МВт: при ухудшении вакуума на 1–3 кПа дополнительный расход топлива — 1920-5760 т в год.

18 - 54 млн ₽/годТурбина 250 МВт: при ухудшении вакуума на 1–3 кПа дополнительный расход топлива — 4500-13500 т в год.

Гипотетические сценарии из материалов кейса для природного газа: 6000 часов работы в год и стоимость топлива 4000 ₽/т. Это ориентировочные затраты, а не фактические потери обследованной ТЭЦ. Размер потерь зависит от характеристик турбины, нагрузки и режима работы.

О проекте

Клиент: Тепловая электростанция
Отрасль: Энергетика
Задача: Определение мест присосов воздуха в вакуумную систему
Формат: Обходы работающего оборудования
Оборудование: NAC-PU
Программное обеспечение: Aura SVS

Задача: найти места присосов воздуха

Присосы возникают, когда атмосферный воздух поступает через неплотности в элементы, работающие под вакуумом. На ТЭЦ такие участки встречаются во фланцах конденсатора, компенсаторах, сальниках, трубных досках и концевых уплотнениях цилиндра низкого давления турбины.

Поступление воздуха ухудшает вакуум и эффективность турбоустановки, увеличивает расход топлива и усложняет поддержание водно-химического режима. Требовалось определить конкретные места неплотностей для последующей проверки и ремонта.

На объекте применяли визуальные способы поиска, течеискатели, тепловизионное обследование и опрессовку. Часть методов требовала близкого доступа к оборудованию или его остановки. Косвенные признаки, например изменение температуры, не всегда позволяли уверенно установить источник присоса.

Задача обследования — локализовать источники на действующем оборудовании и сохранить материалы для планирования обслуживания.

Решение: ультразвуковая визуализация

Для обследования использовали портативную ультразвуковую камеру NAC-PU и программное обеспечение Aura SVS. Камера регистрировала ультразвук от турбулентного потока в месте присоса и показывала расположение источника на изображении оборудования.

Бесконтактный поиск позволял обследовать работающие узлы без подачи индикаторных газов, пара или воды. Акустическая карта помогала различать источники на участках с несколькими возможными неплотностями.

Тепловизор показывает изменение температуры, которое может иметь разные причины. Акустическая камера помогает локализовать ультразвук, возникающий при прохождении воздуха через неплотность.

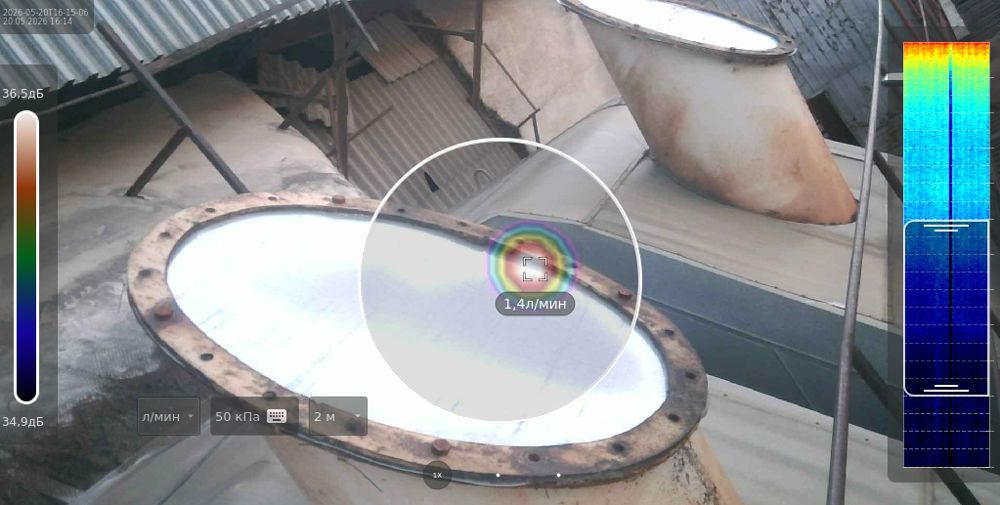

Материалы акустического обследования вакуумной системы ТЭЦ — Подсос взрывного выбивного клапана

Как проходило обследование

1 · Обход

Контроль вакуумной системы

Оператор обследовал работающие узлы ТЭЦ камерой NAC-PU и наблюдал акустическую карту в реальном времени.

2 · Локализация

Поиск неплотностей

Проверяли фланцы, компенсаторы, концевые уплотнения, трубные доски и сальники, выделяя участки с ультразвуковыми источниками.

3 · Фиксация

Записи и заметки

Акустические данные сохраняли в файлах-контейнерах и дополняли заметками о месте и условиях обследования.

4 · Отчёт

Обработка в Aura SVS

По сохранённым материалам подготавливали отчёт. Сопоставление повторных обходов помогает отслеживать изменения и планировать проверки.

Результат: локализация участков с присосами

В ходе обследования локализовали источники ультразвука, связанные с присосами воздуха, и зафиксировали материалы для последующего анализа. Метод оказался полезен на фланцах конденсатора и компенсаторах, концевых уплотнениях ЦНД, трубных досках и сальниках.

Акустическая карта помогала определять конкретные участки для проверки, в том числе в труднодоступных местах и рядом с несколькими потенциальными источниками. Сохранённые записи и заметки использовали для подготовки отчёта в Aura SVS и планирования обслуживания.

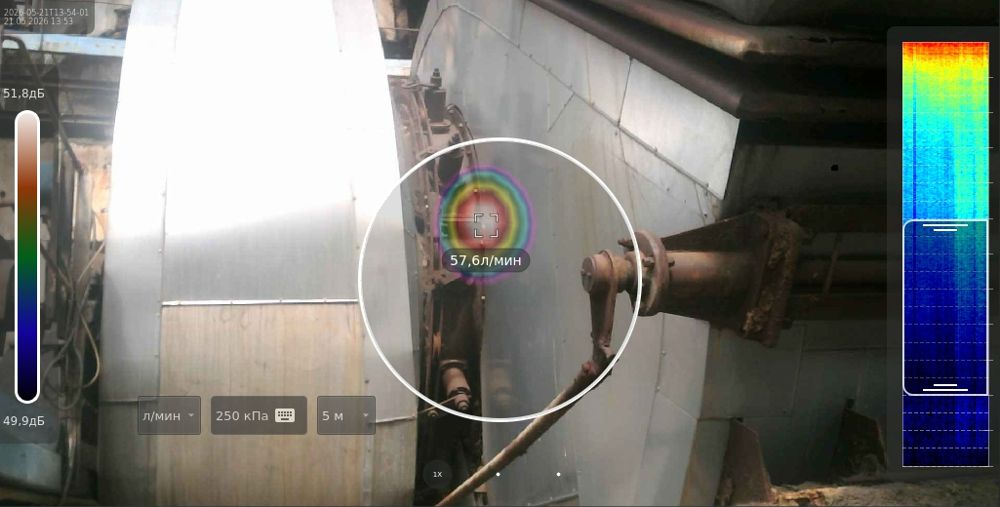

Результаты поиска присосов воздуха на ТЭЦ — Подсос в компенсаторе котла

Где применимо

Аналогичный подход применим для поиска неплотностей в других вакуумных системах с учётом условий процесса и доступности источника звука.

Химическая и нефтехимическая промышленность

Реакторы, колонны и вакуум-фильтры, соединения трубопроводов и уплотнения арматуры.

Металлургия

Вакуумные печи и камеры дегазации, уплотнения дверей и подключения насосов.

Машиностроение и обработка материалов

Установки вакуумной формовки, пропитки композитов и нанесения покрытий.

Пищевая промышленность

Вакуумная упаковка, сушка и деаэрация: камеры, клапаны и линии подачи вакуума.

Электронная промышленность и производство полупроводников

Вакуумные камеры нанесения покрытий и травления, стыки модулей и уплотнения портов.

Фармацевтика

Вакуумные сушильные установки и реакторы, соединения линий, клапаны и насосы.

Системы аспирации и промышленного пылеудаления

Гибкие рукава, соединения воздуховодов и уплотнения местных отсосов.

Оборудование и ПО

Камера для поиска присосов воздуха и ПО для анализа записей и подготовки отчётов.

Портативная ультразвуковая камера NAC-PU

NAC-PUПортативная ультразвуковая камера для бесконтактной локализации утечек и присосов воздуха на работающем оборудовании.О камере

Aura SVSПрограммное обеспечение для анализа сохранённых акустических данных и автоматизированной подготовки отчётов по результатам обследования.О программном обеспечении
