Поиск утечек вакуума на карусельном вакуумном фильтре
Обследование работающего фильтра на производстве удобрений: обнаружение присосов воздуха на гофрированном шланге и по прижимной планке с помощью NAC-PU.
К чему приводят утечки вакуума
Гипотетический сценарий для одного фильтра из материалов кейса: насос 55 кВт, 8000 часов работы в год, производительность 50 т/ч сухого продукта. Принятые цены: электроэнергия — 6 ₽/кВт·ч, газ — 7,5 ₽/м³. Оценка досушки приведена по исходной модели. Это не фактические потери или подтверждённая экономия на объекте. При условной цене продукта 5000 ₽/т недовыпуск соответствует 240 млн ₽ выручки в год; влияние на прибыль зависит от затрат и возможности компенсировать выпуск.
О проекте
- Клиент
- Производство удобрений
- Отрасль
- Химическая промышленность
- Объект
- Карусельный вакуумный фильтр
- Задача
- Поиск присосов воздуха на работающем оборудовании
- Оборудование
- NAC-PU
- Программное обеспечение
- Aura SVS
Задача: найти неплотности вакуумного фильтра
На производстве удобрений требовалось определить места присосов воздуха в карусельном вакуумном фильтре. Проверке подлежали соединения, патрубки, коллекторы, поворотные узлы, клапаны, стыки ячеек и крепления фильтровальной ткани.
Потеря вакуума ухудшает фильтрацию и промывку осадка: снижается производительность, повышается влажность кека и растут затраты на последующую сушку. Для непрерывного производства важно находить неплотности во время работы установки.
Нужно было локализовать конкретные места присосов на крупном оборудовании в условиях цехового шума и зафиксировать их для последующего ремонта.
Решение: поиск по акустической карте
Для обследования использовали визуально-акустический течеискатель NAC-PU и программное обеспечение Aura SVS. Камера регистрировала ультразвук от турбулентного потока воздуха через неплотность и отображала источник на изображении фильтра.
Бесконтактный метод позволял проверять работающую установку без нанесения жидкостей и подачи индикаторного газа. Пространственная обработка сигнала помогала выделять источники на фоне шума оборудования.
Как проходило обследование
Осмотр работающего фильтра
Оператор обследовал поворотный узел между каруселью и коллектором, стыки ячеек и соединения вакуумной системы.
Поиск источников присосов

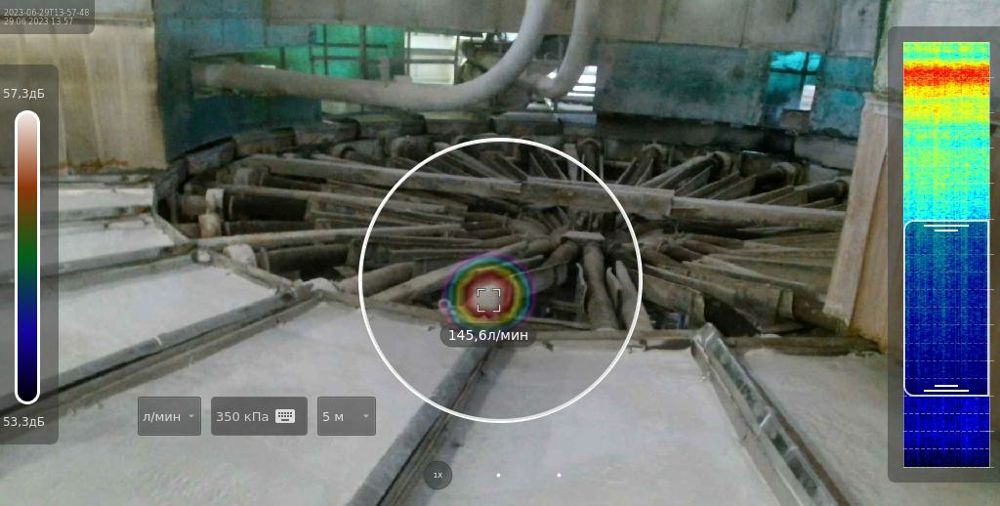

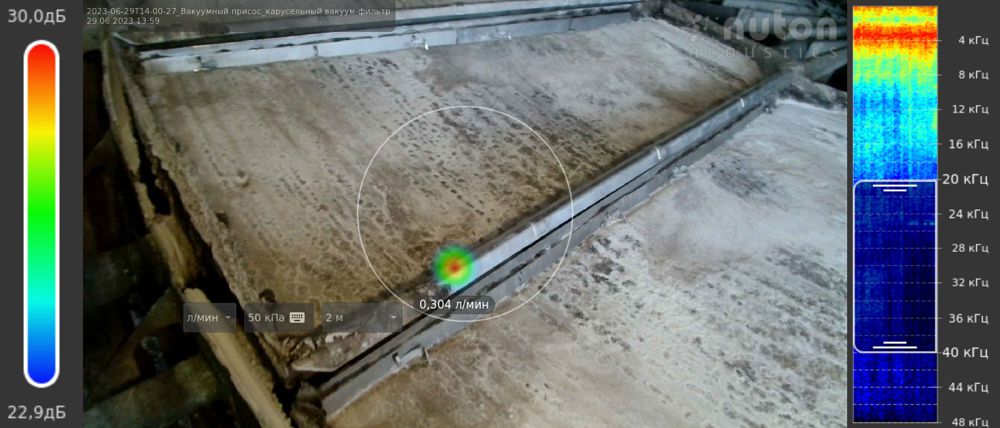

По акустической карте определяли места неплотностей, включая гофрированный шланг и участок по прижимной планке.
Записи с заметками
Материалы сохраняли в файлах-контейнерах, отмечая расположение источников и особенности обследованных участков.
Обработка в Aura SVS
Сохранённые записи использовали для автоматизированной подготовки отчёта и составления перечня участков для проверки.
Результат: обнаружены места присосов воздуха
Обследование выявило утечки вакуума на гофрированном шланге и по прижимной планке карусельного вакуумного фильтра. Акустическая карта позволила привязать источники к конкретным участкам оборудования.
Записи и заметки оператора стали основой для отчёта и планирования проверки уплотнений и соединений. Повторное обследование после ремонта позволяет проконтролировать устранение источников.
Где применимо
Аналогичный подход можно использовать для поиска присосов воздуха в вакуумных фильтрах других производств.
