Акустическая диагностика кабельных линий
Обследование высоковольтных кабельных линий портативной камерой NAC-PU: поиск признаков дефектов кабельных муфт и подготовка отчётов в Aura SVS.
Оценка возможных последствий отказа составлена на базе открытых данных. Реальные затраты определяются характеристиками оборудования и масштабом инцидента.
О проекте
- Отрасль
- Энергетика
- Объект
- Высоковольтные кабельные линии и кабельные муфты
- Формат
- Обходы с портативной ультразвуковой камерой
- Оборудование и ПО
- NAC-PU и Aura SVS
Задача: найти признаки дефектов на протяжённых трассах
На энергетическом объекте требовалось выявлять дефектные муфты высоковольтных кабельных линий, чтобы своевременно планировать проверку и обслуживание оборудования.
Обследование охватывало более 25 км эстакад и галерей, более 6 км тоннелей, а также кабельные полуэтажи и подвалы. Общая протяжённость кабельных линий составляла около 1000 км.
При большом количестве близко расположенных линий важно определить конкретный источник сигнала и сохранить привязку результатов к обследованному узлу.
Масштаб обследования
Данные конкретного проекта. Продолжительность обследования зависит от состава оборудования и условий доступа.
Решение: визуализация разрядной активности

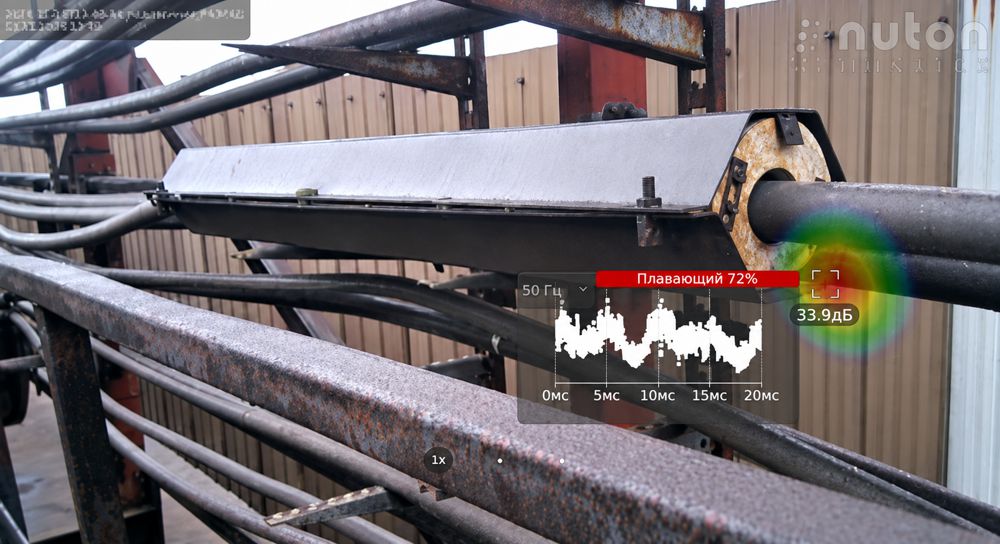

Для обследований использовали портативную ультразвуковую камеру NAC-PU. Камера помогала выявлять и локализовать акустические сигналы, связанные с развивающимися дефектами кабельных муфт, и оценивать разрядную активность в реальном времени.

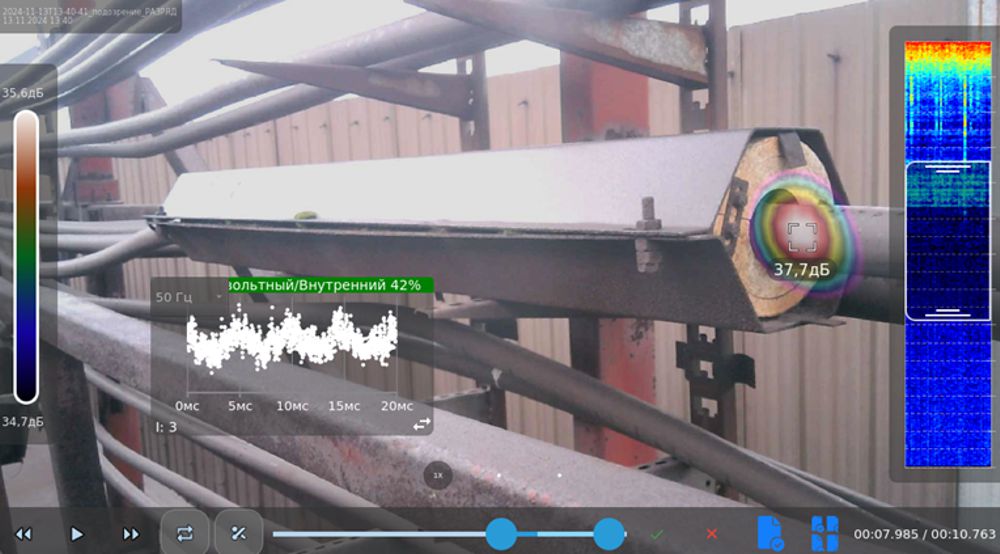

Оператор сохранял записи с акустическими данными и добавлял заметки. Затем материалы обрабатывали в Aura SVS для автоматизированной подготовки отчётов.
От обхода — к отчёту
Обследовать кабельные трассы
Последовательно проверить доступные участки в галереях, тоннелях и кабельных помещениях.
Определить источник сигнала
Найти участки с признаками разрядной активности и определить узлы для дальнейшей проверки.
Сохранить данные и заметки
Записать акустические данные и добавить сведения об обследованном участке.
Подготовить результаты
Сформировать отчёт в Aura SVS и передать материалы специалистам эксплуатации.
Результат: данные для планирования обслуживания
По материалам проекта, обход кабельных линий занял около четырёх недель. Во время обследований оператор фиксировал акустические сигналы и заметки для последующего формирования отчётов.
Практический эффект: локализация признаков дефектов и сохранённые результаты помогают определить приоритеты проверки кабельных муфт, планировать обслуживание и снижать риск внеплановых отключений.
Где ещё может пригодиться этот подход
Акустические обследования помогают искать признаки разрядной активности в кабельных муфтах и концевых заделках. Подход применим к доступным для обследования высоковольтным кабельным линиям — с учётом условий распространения звука и фонового шума.
Металлургия и горно-обогатительные комбинаты
Питающие линии прокатных станов, кранов, насосных станций и цехов электролиза. Обследование муфт на эстакадах, в межцеховых галереях и распределительных пунктах.
Нефтехимия, нефтепереработка и газопереработка
Поиск признаков дефектов муфт на кабельных эстакадах и в галереях. Для взрывоопасных зон исполнение оборудования выбирают в соответствии с требованиями объекта.
Горнодобывающая промышленность
Надземные кабельные трассы обогатительных фабрик, дробильных отделений и конвейерных галерей. Проверка муфт и концевых заделок в условиях пыли и вибраций.
Машиностроение и сборочные производства
Кабельные линии в производственных корпусах, на эстакадах и в распределительных пунктах. Локализация подозрительных источников сигнала для планирования проверки и обслуживания.
Транспортная инфраструктура
Кабельные тоннели, коллекторы и галереи железных дорог, метро, аэропортов и депо. Обследование с учётом отражений звука и фонового шума.
Энергетика
Кабельные линии электростанций и подстанций, открытые и закрытые распределительные устройства. Поиск источников частичных разрядов в муфтах и концевых заделках среди параллельных линий.
ЦОДы и телекоммуникационные объекты
Высоковольтные линии электроснабжения и распределительные устройства. Профилактическое обследование кабельных муфт и соединений, от которых зависит надёжность питания.
Коммунальное хозяйство и городские сети
Доступные кабельные линии в коллекторах, тоннелях и на эстакадах. Поиск признаков разрядной активности при плановых обследованиях городской инфраструктуры.
Судостроение, порты и терминалы
Высоковольтные кабельные линии в зданиях, лотках и галереях. Проверка муфт на объектах, где оборудование подвергается воздействию влаги, вибраций и солевого тумана.
