Поиск утечек на кислородной станции
Обследование воздухоразделительной установки камерой NACEx-PU с локализацией утечек и подготовкой отчёта в Aura SVS.
К чему приводят утечки на ВРУ
Ориентировочная оценка, не фактические потери обследованного объекта. Величина потерь зависит от производительности ВРУ, объёма утечек, режима работы и стоимости электроэнергии. Итог рассчитан до округления составляющих.
О проекте
- Клиент
- Металлургическое предприятие
- Отрасль
- Металлургия
- Объект
- Воздухоразделительная установка кислородной станции
- Задача
- Поиск утечек для планирования обслуживания
- Оборудование
- NACEx-PU
- Программное обеспечение
- Aura SVS
Задача: найти утечки на работающей установке
На кислородной станции металлургического предприятия требовалось обследовать ВРУ и определить участки для последующей проверки и обслуживания. Большое количество трубопроводов, арматуры и труднодоступных соединений усложняло осмотр.
Необходимо локализовать источники утечек дистанционно и зафиксировать их расположение на оборудовании.
Решение: визуализация ультразвуковых источников
Для обследования использовали визуально-акустический дефектоскоп NACEx-PU. Акустическая карта помогала находить источники утечек и связывать их с конкретными узлами.
Записи сохраняли для анализа и автоматизированной подготовки отчёта в Aura SVS. Оценку расхода прибором использовали с учётом заданных параметров обследования.
Как проходит обследование
Изучение объекта
По схеме ВРУ определяют точки контроля и доступные позиции для обследования.
Подготовка камеры
Выбирают режим поиска утечек и задают параметры газа, давления и расстояния.
Трубопроводы и соединения
Последовательно проверяют доступные фланцы, сварные соединения и компенсаторы.
Осмотр доступных участков
Отмечают акустически активные зоны для дополнительной проверки; точное место скрытой утечки требует уточнения.
Клапаны и насосные узлы
Проверяют доступные уплотнения, корпуса и соединения, сохраняют записи источников.
Сопоставление результатов
Уточняют привязку источников к оборудованию и выделяют участки для проверки специалистами.
Подготовка в Aura SVS
Объединяют кадры, записи и заметки в отчёт для планирования обслуживания и повторного контроля.
Результат: локализованные источники утечек

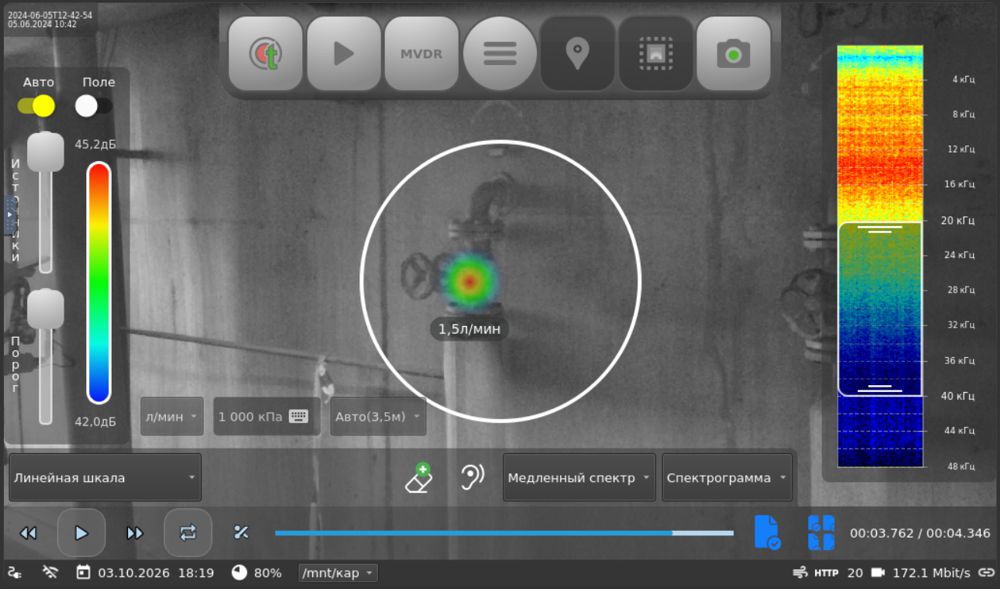

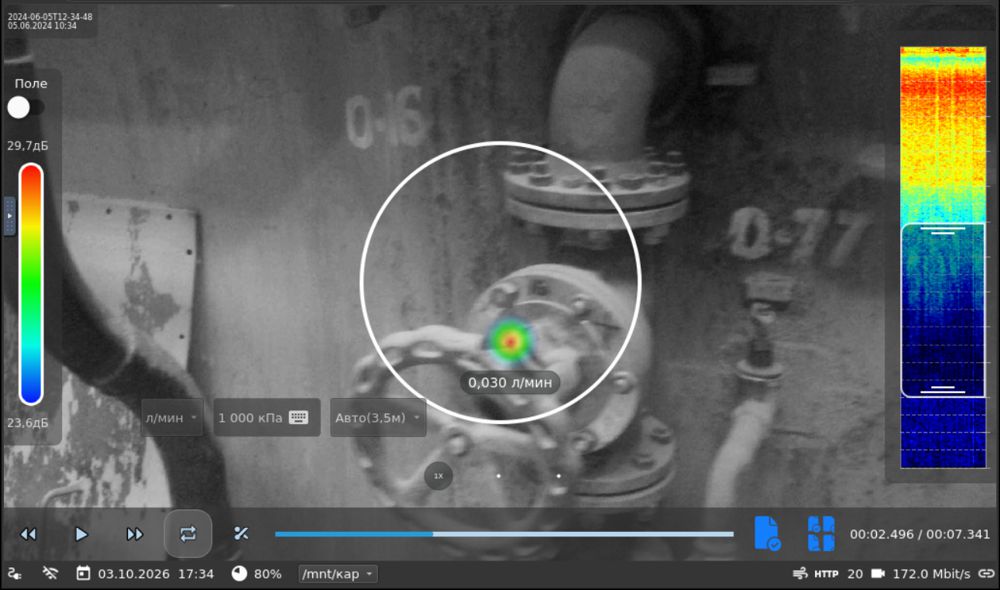

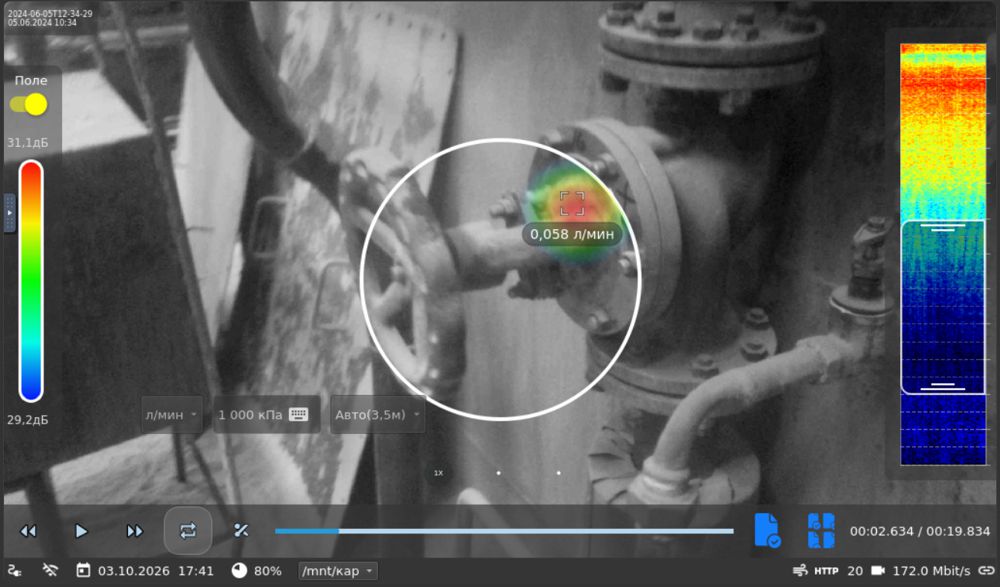

На записях обследования зафиксированы источники утечек в области соединений и запорной арматуры. Акустические карты позволяют указать конкретные участки для проверки герметичности и ремонта.
Сохранённые материалы служат основой для отчёта и повторного обследования после обслуживания.
Где может быть применимо
Подход применим на объектах с установками разделения воздуха и системами распределения технологических газов.
Чёрная и цветная металлургия
Кислородные станции и системы подачи технологических газов.
Химическая промышленность
ВРУ и газовые коммуникации технологических установок.
Нефтепереработка и нефтехимия
Системы подачи азота и кислорода для производственных процессов.
Энергетика
Газовые системы продувки, инертизации и обогащения дутья.
Целлюлозно-бумажная промышленность
Кислородные системы линий обработки и отбелки целлюлозы.
Пищевая промышленность
Системы подачи инертных газов для упаковки и переработки.
Медицина и здравоохранение
Установки производства и коммуникации подачи кислорода.
Электроника и микроэлектроника
Системы технологических газов и создания инертной среды.
Стекольная и керамическая промышленность
Газоснабжение печей и управление технологической атмосферой.
Горнодобывающая и обогатительная промышленность
Газовые системы технологических процессов и инертизации.
