Выявление неисправностей конвейера в порту
Локализация источников шума в роликах и приводных узлах работающего конвейера камерой NAC-PA с анализом записей в Aura SVS.
К чему приводит простой конвейера
Оценки для терминала перевалки удобрений: недополученная выручка, аварийный ремонт, задержки транспорта и привлечение дополнительной техники. Фактическая сумма зависит от загрузки терминала и условий договоров; это не измеренные потери обследованного объекта.
О проекте
- Клиент
- Многофункциональный портовый терминал логистического холдинга
- Отрасль
- Транспорт
- Объект
- Конвейерная линия
- Задача
- Поиск признаков механических неисправностей
- Оборудование
- NAC-PA
- Программное обеспечение
- Aura SVS
Задача
Проверить ролики, барабаны и приводные узлы конвейера на признаки износа, заклинивания и трения. На протяжённой линии с высоким фоновым шумом важно определить конкретный источник звука и его положение на оборудовании.
Обследование проводят на работающем конвейере с доступных безопасных позиций, чтобы зафиксировать звуки, возникающие под нагрузкой.
Решение
Для обследования использовали акустическую камеру NAC-PA совместно с Aura SVS. Акустическая карта связывает источник звука с конкретным узлом, а сохранённые записи позволяют подробно изучить его работу и подготовить отчёт.
Диапазон анализа подбирают с учётом характера звука и фоновых помех. Выделенные источники служат основанием для прицельной проверки роликов, подшипников и приводных механизмов.
Как проходит обследование
Маршрут обследования
Выделяют приводную и натяжную станции, пересыпные узлы и роликоопоры. Согласуют доступ и фиксируют режим работы линии.
Поиск источников звука
Последовательно обследуют узлы, подбирают диапазон анализа и сохраняют записи с привязкой к участку конвейера.
Разбор записей и отчёт
В Aura SVS сопоставляют акустические карты и характер звука, добавляют комментарии и отмечают узлы для дополнительной проверки.
Проверка и повторный контроль
После уточнения состояния узлов планируют ремонт. Повторное обследование помогает оценить изменения после обслуживания.
Результат обследования

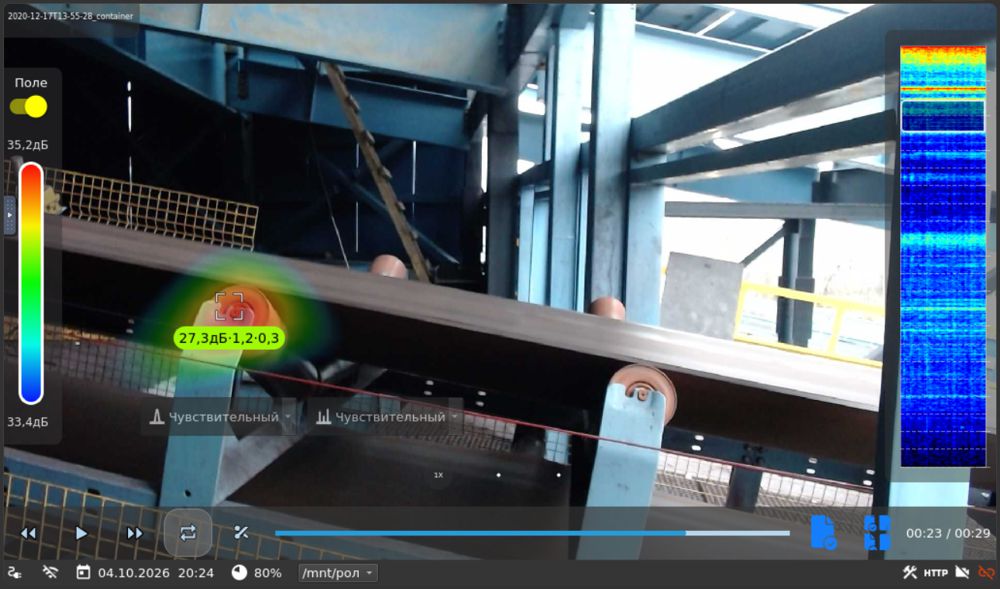

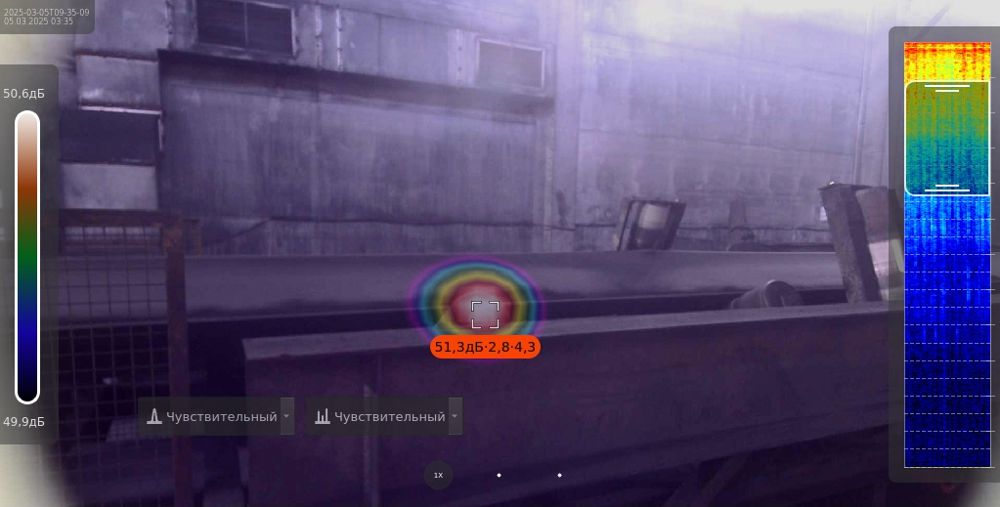

На акустической записи локализован источник звука в области ролика конвейера. Такая привязка позволяет указать узел для проверки и включить его в перечень работ по обслуживанию.
Записи и акустические карты сохраняют для анализа, подготовки отчёта и сравнения с результатами повторного обследования. Причину шума уточняют при проверке узла.
Перспектива: постоянный мониторинг
Для критичных судопогрузочных и магистральных линий периодические обходы можно дополнить стационарным акустическим мониторингом. Он помогает отслеживать изменения звука между обследованиями и выделять узлы, требующие внимания.
Расположение камер и условия регистрации событий определяют с учётом конструкции линии, нагрузки и фонового шума.

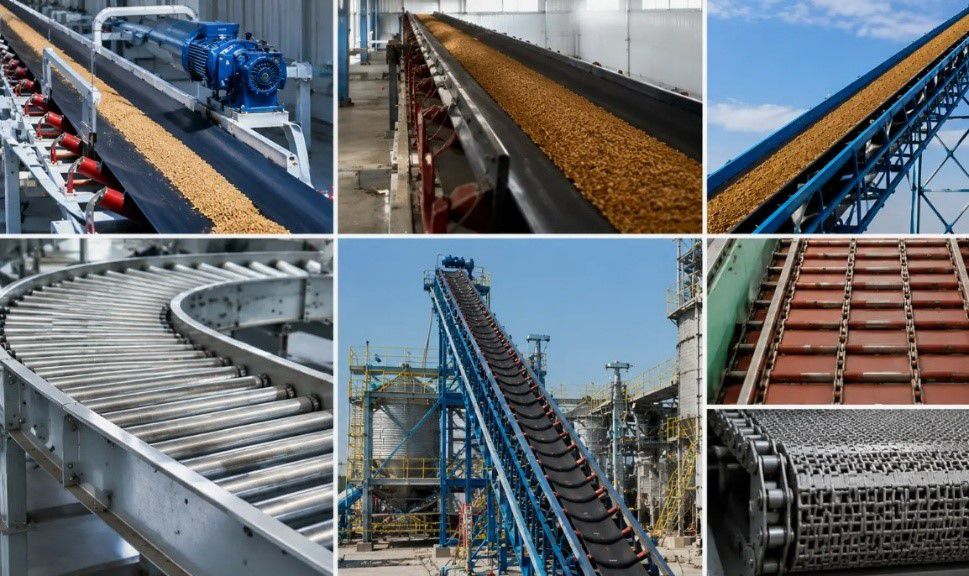

Где применимо
Порты и перегрузочные терминалы
Конвейеры зерна, угля и минеральных удобрений, судопогрузочные линии.
Горнодобывающая промышленность
Ролики и приводы линий транспортировки руды и концентрата.
Металлургия
Конвейеры подачи шихты, кокса, окатышей и агломерата.
Цементная и минеральная промышленность
Линии перемещения известняка, клинкера, мела и гипса.
Химическая промышленность
Конвейерные узлы на производстве и перевалке удобрений.
Энергетика
Роликоопоры и приводы конвейеров топливоподачи ТЭЦ и ГРЭС.
Целлюлозно-бумажная промышленность
Транспортёры щепы, коры и волокнистых материалов.
Стройматериалы и нерудные материалы
Конвейеры карьеров и дробильно-сортировочных комплексов.
Железнодорожный транспорт и логистика
Транспортёры грузовых терминалов и перегрузочных комплексов.
Оборудование и ПО
Акустическая камера для обследований и программное обеспечение для анализа записей и подготовки отчётов.
