Обследование тяговой подстанции
Поиск признаков развивающихся дефектов в электрохозяйстве тяговой подстанции камерой NAC-PU с анализом записей в Aura SVS.
К чему может привести отказ подстанции
Расчётные сценарии из исходных материалов, а не фактические потери объекта. Сумма зависит от времени отказа, резервного питания, количества поездов и стоимости восстановительных работ.
О проекте
- Клиент
- Железнодорожная компания
- Отрасль
- Транспорт и электроснабжение
- Объект
- Силовое и распределительное оборудование тяговой подстанции
- Задача
- Выявление признаков дефектов в электрохозяйстве
- Оборудование
- NAC-PU
- Программное обеспечение
- Aura SVS
Задача: выявить дефекты без отключения оборудования

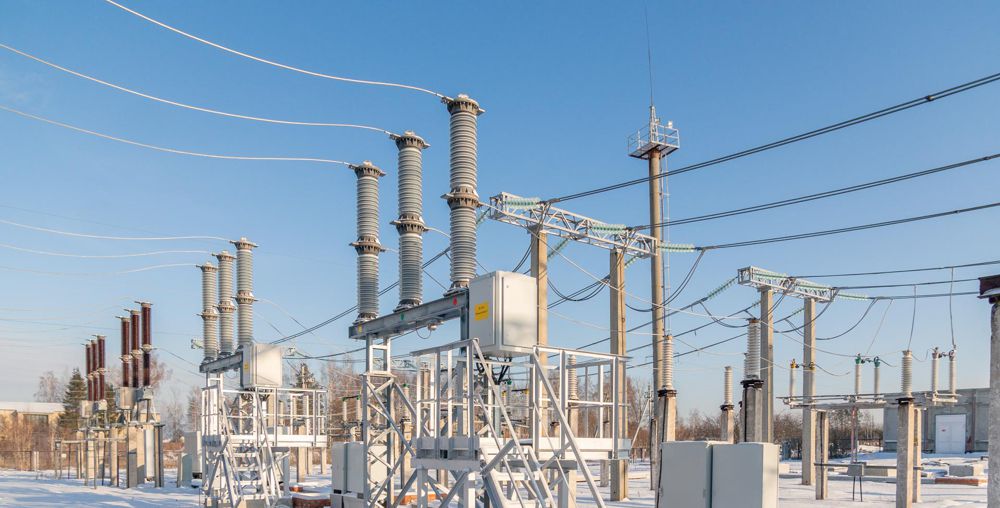

На тяговой подстанции требовалось заранее выявлять признаки дефектов в силовых трансформаторах, элегазовых аппаратах, распределительных устройствах, кабельных вводах и муфтах.
Отказ одного узла может нарушить движение поездов, привести к повреждению оборудования и потребовать аварийно-восстановительных работ. Поэтому обследование должно проходить по маршруту, охватывающему основные узлы подстанции.
Задача — зафиксировать подозрительные источники звука и передать данные специалистам для проверки и планирования обслуживания.
Решение: акустическая диагностика электрохозяйства

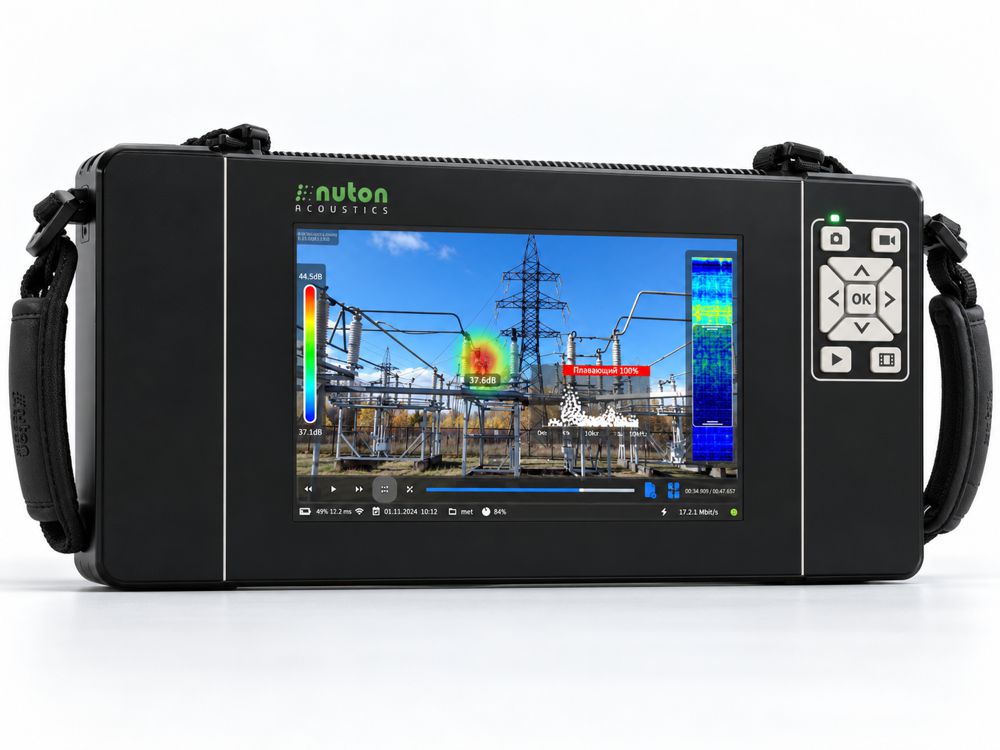

Для обследования использовали визуально-акустический дефектоскоп NAC-PU совместно с программным обеспечением Aura SVS. Камера помогает обнаруживать акустические признаки частичных разрядов, короны, утечек и дефектов соединений.
Бесконтактный осмотр позволяет проверять оборудование под рабочим напряжением, локализовать подозрительные участки и сохранять материалы для последующего анализа.
Как проходило обследование
Маршрут обследования
В план включали трансформаторы, выключатели, разъединители, изоляторы, кабельные муфты, ОПН, шинные мосты и контактные соединения.
Последовательное сканирование
Оператор проходил заранее намеченный маршрут и проверял каждый узел камерой NAC-PU.
Поиск подозрительных участков

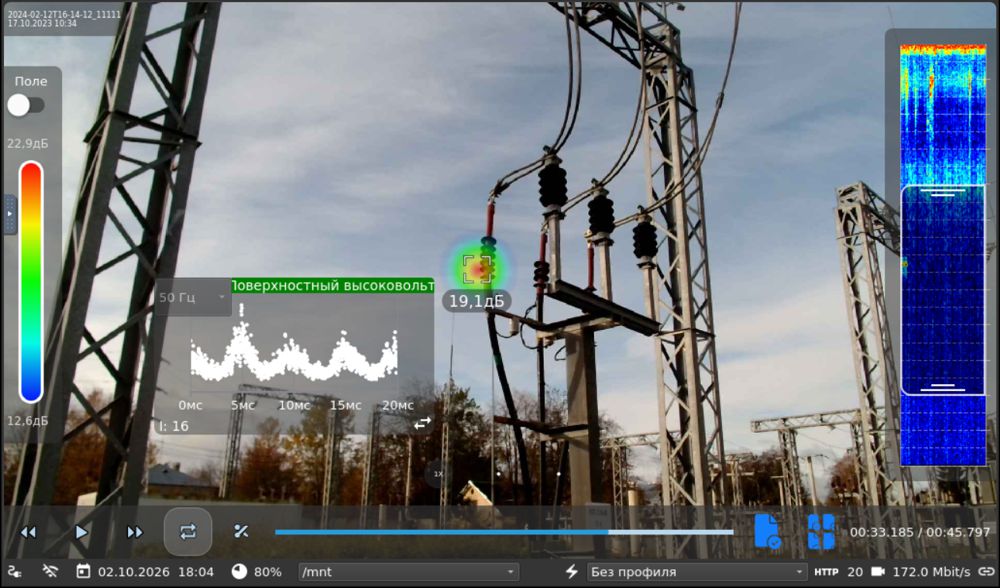

Акустическая карта помогала выделять источники и привязывать их к конкретным элементам оборудования.
Анализ в Aura SVS
Записи с акустическими сигнатурами и заметками использовали для подготовки отчёта и принятия решения о дальнейшем обслуживании.
Результат: данные для проверки и обслуживания
Обследование позволило последовательно проверить основные узлы тяговой подстанции и зафиксировать участки с акустическими признаками возможных дефектов.
Сохранённые записи и заметки оператора помогают специалистам планировать проверку, ремонт и повторный контроль оборудования. Обследование под нагрузкой сокращает необходимость внеплановых отключений.
Где может быть применимо
Акустическую диагностику можно использовать для обследования электрохозяйства на объектах, где важно контролировать оборудование без отключения.
Энергетика и электросети
ОРУ, ЗРУ, КРУЭ, воздушные и кабельные линии, трансформаторы и изоляторы.
Нефтегазовая и нефтехимическая промышленность
Собственные электростанции, ГПП, КРУ и электродвигатели насосных и компрессорных агрегатов.
Металлургия и горно-обогатительные комбинаты
Печные трансформаторы, двигатели, цеховые подстанции и системы компенсации реактивной мощности.
Химическая промышленность и производство удобрений
Электродвигатели, КРУ, кабельные линии и трансформаторы в агрессивной и взрывоопасной среде.
Целлюлозно-бумажная и деревообрабатывающая промышленность
Трансформаторы, двигатели бумагоделательных машин, КРУ и кабельные линии.
Горнодобывающая промышленность
Подземные КРУ, передвижные подстанции, пусковые агрегаты и кабельные муфты.
Транспорт и инфраструктура
Тяговые подстанции метро, городского электротранспорта, портов и судоремонтных предприятий.
Объекты критической инфраструктуры
Подстанции дата-центров, аэропортов, больниц и научных центров, где простой особенно критичен.
Решения для аналогичной задачи
Портативная камера для обследований и программное обеспечение для работы с сохранёнными данными.
