Поиск источников шума в зданиях

Поиск участков передачи звука через ограждающие конструкции: визуализация акустического поля камерой NAC-PA и анализ сохранённых материалов в Aura SVS.

К чему может приводить недостаточная звукоизоляция

≈404 тыс. ₽/годКвартира: условная оценка снижения продуктивности и дополнительных расходов семьи из трёх человек.

≈4,1 млн ₽/годОфис на 20 сотрудников: модель снижения продуктивности и дополнительных затрат из-за текучести кадров.

≈10,2 млн ₽/годГостиница на 50 номеров: сценарий снижения загрузки, стоимости проживания и выплат компенсаций гостям.

Ориентировочные сценарии из исходных материалов, а не фактические потери обследованного объекта или подтверждённая экономия. Расчёты зависят от принятых предположений о влиянии шума, доходах и загрузке помещений; показатели разных сценариев не суммируются.

О проекте

Клиент: Исследовательский институт
Отрасль: Строительная отрасль
Объект: Ограждающие конструкции и проёмы здания
Задача: Поиск источников шума и участков передачи звука
Оборудование: NAC-PA
Программное обеспечение: Aura SVS

Задача: определить, где проходит звук

При исследовании звукоизоляции требовалось локализовать участки, через которые звук из соседнего помещения поступает в обследуемую зону. Особое внимание уделяли дверным проёмам, стыкам конструкций и местам их примыкания.

Знание расположения таких участков помогает уточнить объём дальнейшей проверки и выбрать меры по снижению шума. Причина может быть связана с монтажными швами, неплотностями или передачей звука через соседние конструкции.

Задача акустической визуализации — показать пространственное расположение источников и участков повышенного звукового излучения для последующего обследования.

Решение: визуализация передачи звука

Для обследования применяли портативную акустическую камеру NAC-PA и программное обеспечение Aura SVS. В смежном помещении размещали источник шума, а из исследуемого помещения обследовали ограждающие конструкции.

Акустическая карта помогала выделять участки повышенного звукового излучения и связывать их с элементами здания. Записи сохраняли для подробного анализа и подготовки отчёта.

Визуализация дополняет измерения звукоизоляции: она помогает локализовать проблемные участки, а количественную оценку характеристик конструкции проводят по соответствующей методике измерений.

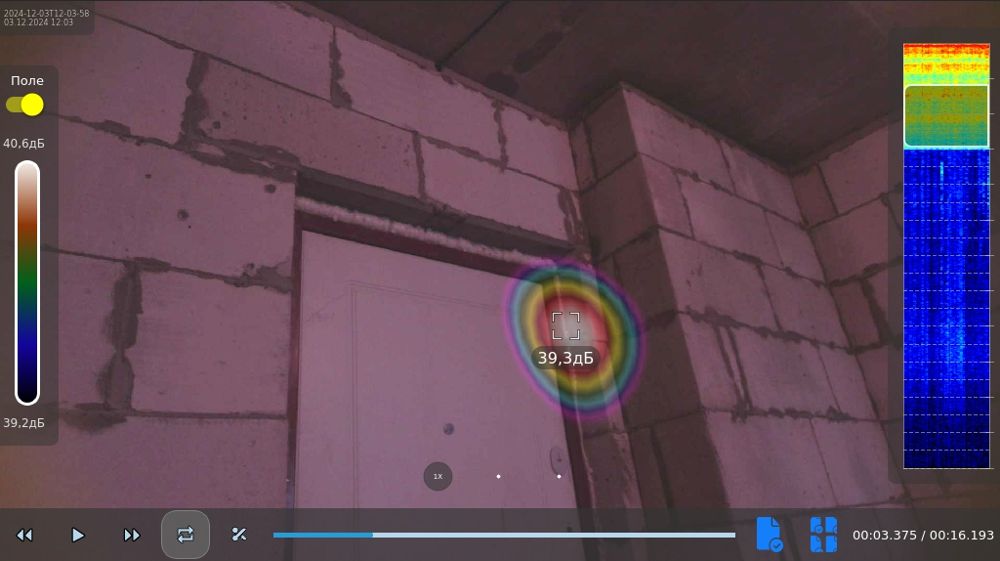

Локализация участка повышенного звукового излучения в верхней части дверного проёма

Как проходило обследование

1 · Подготовка

Источник шума в смежном помещении

Создавали звуковое поле по другую сторону обследуемой конструкции и определяли зоны проверки.

2 · Обследование

Сканирование конструкций

Камерой NAC-PA обследовали стены, дверной проём и участки примыкания строительных элементов.

3 · Локализация

Выделение проблемных участков

По акустической карте определяли зоны повышенного излучения и фиксировали их положение на изображении.

4 · Анализ

Записи и отчёт в Aura SVS

Сохранённые материалы использовали для изучения акустической картины и подготовки отчёта с привязкой к конструкциям.

Результат: локализованы участки для проверки

На представленных материалах обследования выделены участки повышенного звукового излучения у дверного проёма и в зоне примыкания стены к железобетонной конструкции.

Привязка акустической карты к изображению помогает специалистам определить, какие монтажные швы и соединения следует проверить. Эти данные можно использовать при выборе локальных мер по улучшению звукоизоляции и последующем контроле выполненных работ.

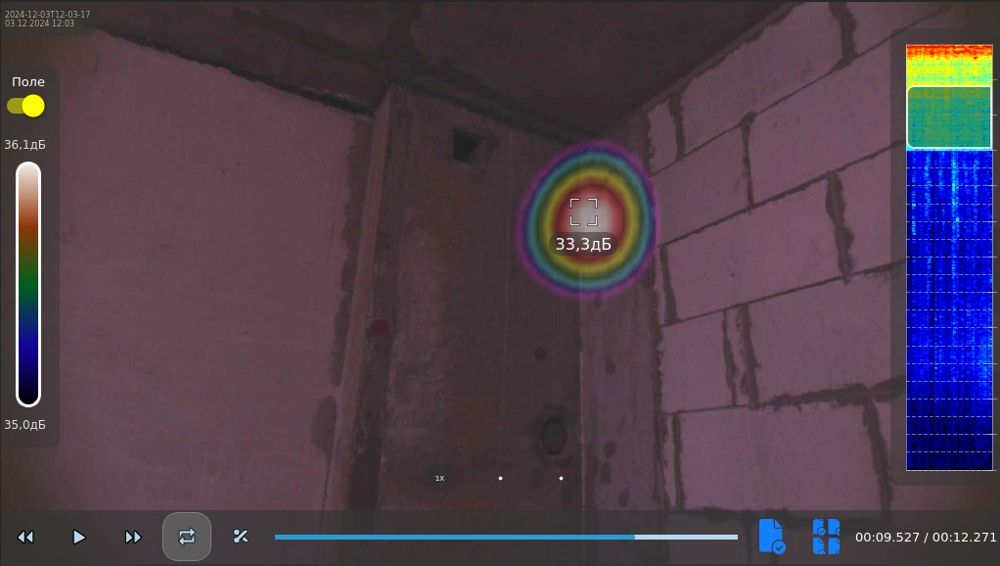

Локализация участка повышенного звукового излучения в зоне примыкания стены к железобетонной конструкции

Где применимо

Акустическую визуализацию можно использовать для поиска источников шума и участков его передачи на других объектах.

Транспорт и дорожная инфраструктура

Исследование источников транспортного шума и их вклада в акустическую обстановку рядом со зданиями.

Коммунальное хозяйство и инженерные сети

Поиск источников шума насосов, вентиляции, кондиционеров и лифтового оборудования.

Строительство и демонтаж

Локализация наиболее шумных механизмов и операций для выбора мер по снижению воздействия на соседние здания.

Городская энергетика и сети

Исследование шума трансформаторов и вспомогательного оборудования вблизи жилой застройки.

Торговля, общепит и культурно-досуговые объекты

Поиск путей передачи шума через двери, окна, вентиляцию и ограждающие конструкции.

Экологический мониторинг и городское планирование

Определение источников городского шума для выбора мест установки экранов и других защитных мер.

Правоохранительная и надзорная деятельность

Локализация источников при разборе жалоб на шум и планировании дальнейших измерений.

ЖКХ и управление недвижимостью

Обследование стыков, проёмов и инженерных вводов при приёмке, ремонте и эксплуатации зданий.

Оборудование и ПО

Акустическая камера для обследований и программное обеспечение для анализа записей и подготовки отчётов.

NAC-PAПортативная акустическая камера для визуализации источников звука и обследования участков его передачи через конструкции.О камере

Aura SVSПрограммное обеспечение для анализа сохранённых акустических данных и автоматизированной подготовки отчётов по результатам обследования.О программном обеспечении
